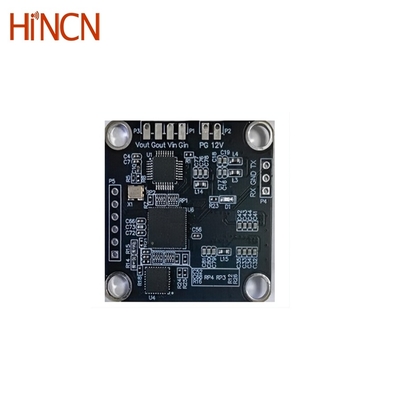

6V-15V TX Verschlüsselung RX Entschlüsselung Modul FPV Video Störsender für analoge Videoübertragung

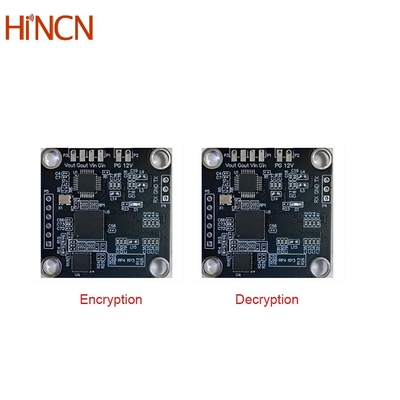

Dieser FPV Video Jammer bietet eine sichere analoge Videoübertragung durch TX -Verschlüsselung und RX -Entschlüsselungsfunktionen, wobei sowohl PAL- als auch NTSC -Formate unterstützt werden.

1. Öffnen Sie die Konfigurationssoftware, suchen Sie den entsprechenden seriellen Port, wählen Sie den seriellen Port aus und öffnen Sie dann auf "Read", um aktuelle Geräteparameter anzuzeigen.
2. Wählen Sie entweder "Scrambling" oder "Descrambling" -Modus, geben Sie die erforderliche Sequenz ein und drücken Sie dann "Schreiben", um die Einstellungen anzuwenden.

1. DC 6-15V
2. DC GND
3. Video GND
4. Video in (Verbindung zur Kamera- oder Flugsteuerungs -OSD -Ausgabe herstellen)
5. Video GND
6. Video aus (Verbindung zum Sender herstellen)
7. Ttl txd
8. TTL GND
9. Ttl rxd

1. DC 6-15V
2. DC GND
3. Video GND
4. Video in (Verbindung zum Empfänger Videoausgang)
5. Video GND
6. Video aus (Verbindung zu Anzeige/VR)
7. Ttl txd
8. TTL GND
9. Ttl rxd

Aufgrund von Variationen der Geräte verschiedener Hersteller können Sie auf unzureichende Videohelligkeit stoßen. Wenn dies geschieht:

1. Entfernen Sie zuerst den Widerstand an der "R3" -Position
2. Wenn die Videoamplitude unzureichend bleibt, entfernen Sie den Widerstand an der "R2"
