ODM RX Decryption FPV Video Scrambler Aes Encryption Module 5V-36V

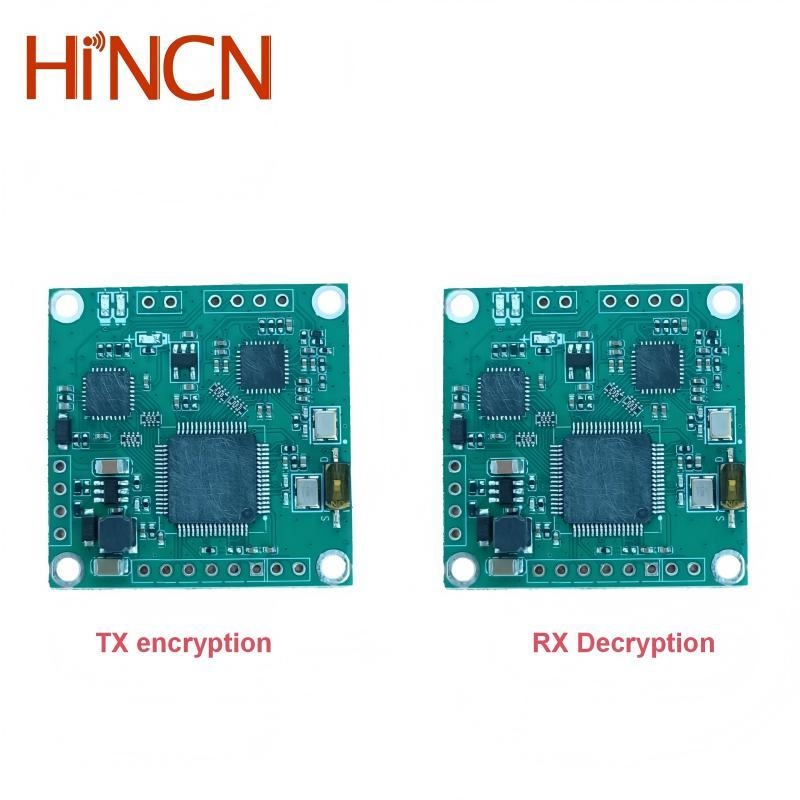

• Das CVBS -Video -Stream -Verschlüsselung und das Entschlüsselungsmodul müssen paarweise verwendet werden, eine an den FPV -Sender und das andere an den Videoempfänger.
• FPGA Digitale Verschlüsselung und Entschlüsselungsverarbeitung mit einem 32-Bit-Kennwort mit hoher Intensität (bis zu 232).
• Unterstützt die Verschlüsselung und Entschlüsselung von PAL und NTSC analog Video -Stream, anwendbar für verschiedene Flugkameras, thermische Bildgebungskameras usw.
• Durch die Einstellung des DIP -Schalters kann das gleiche Hardwaremodul für Verschlüsselungs- und Entschlüsselungsvorgänge verwendet werden.
• Verschlüsselungs- und Entschlüsselungskennwörter können über den seriellen Port eingestellt werden.
• Geeignet für alle FPV -VTX, das auf das Quadratlayout des Videokabliums geeignet ist, geeignet für die Montage mit VTX.
• Aktualisieren Sie die FPV -Sicherheit.
• Verhindern, dass andere Ihre privaten Videos anzeigen.

Es sammelt CVBS -Video und führt eine analoge bis digitale Konvertierung durch. Das konvertierte digitale Signal wird durch FPGA verschlüsselt, das Videobild neu verarbeitet und dann für digitale bis analoge Konvertierung ausgibt, es schließlich in das Standard -CVBS -Format umwandelt und in den Sender ausgibt.

Das vom Empfänger empfangene CVBS -Video -Signal, das analog zu digitaler Konvertierung durchführt, das konvertierte digitale Signal über FPGA entschlüsselt, das Videobild neu aufarbeitet und dann für digitale bis analoge Konvertierung ausgibt, es schließlich in die Standard -CVBS -Ausgabe in die Anzeige umwandelt.

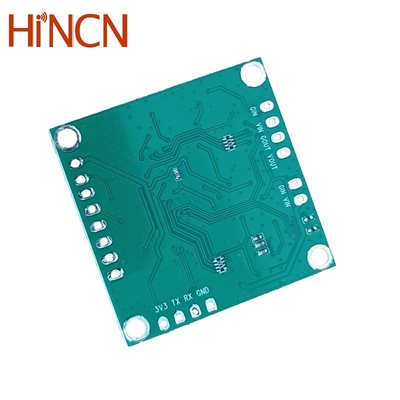

Die Größe des Moduls beträgt 34,5*34,5 mm, die obere Höhe beträgt 3 mm, die Bodenhöhe liegt innerhalb von 1 mm, die Boarddicke 1,2 mm. Der Durchmesser der Befestigungslöcher an den vier Ecken beträgt 2,5 mm. Das Gewicht beträgt 4,3 Gramm.

So legen Sie fest, ob das FPV -Video -Scrambler -Modul als Verschlüsselungs- oder Entschlüsselungsfunktionsmodul fungierte. Wenn der DIP -Schalter auf "Ein" gedreht wird (nach links gedreht), wird er als Verschlüsselungsfunktionsmodul verwendet. Wenn der DIP -Schalter in "I" umgewandelt wird (nach rechts), wird er als Entschlüsselungsfunktionsmodul verwendet.
