NTSC FPV Video Scrambler Sender Empfänger Entschlüsselung Verschlüsselung Modul

• CVBS Video Stream -Verschlüsselung und Entschlüsselungsmodul, gepaart zur Verwendung (eine für den Sender, eine für den Empfänger)
• FPGA Digitale Verschlüsselungs- und Entschlüsselungsverarbeitung mit hochfestes 32-Bit-Passwort (bis zu 2³²Kombinationen)
• Minimale Videolatenz (unter 1 ms) für die Verschlüsselungs-/Entschlüsselungsverarbeitung
• Unterstützt PAL- und NTSC -analoge Videoströme, einschließlich FPV -Kameras und thermischen Bildgebungskameras
• Einzelhardwaremodul konfigurierbar für die Verschlüsselung oder Entschlüsselung über den DIP -Switch
• Kennwortkonfiguration über serielle Portschnittstelle
• Kompatibel mit allen FPV VTX -Systemen, kompaktes Quadratlayout für eine einfache Integration
• Verbessert die Sicherheit der FPV und verhindert die unbefugte Anzeige von privaten Video -Feeds

Das Modul sammelt CVBS-Videos und führt eine analog-digitale Konvertierung durch. Das digitale Signal wird dann durch die FPGA-Verarbeitung verschlüsselt, wobei das Videobild vor der Digital-an-Analog-Konvertierung Standard-CVBs für den Sender ausgibt.

Das empfangene CVBS-Videosignal unterliegt einer analog-digitalen Umwandlung, wobei das digitale Signal durch die FPGA-Verarbeitung entschlüsselt wird. Nach der Wiederaufbereitung des Bildes und der Konvertierung von Digital zu Analog gibt das Modul Standard-CVBs in die Anzeige aus.

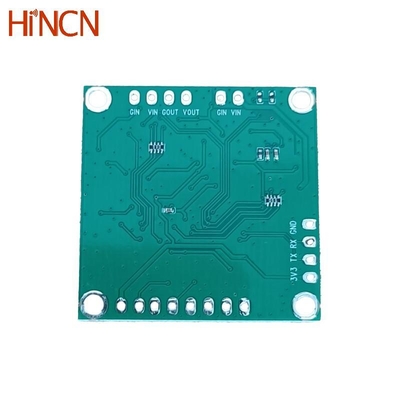

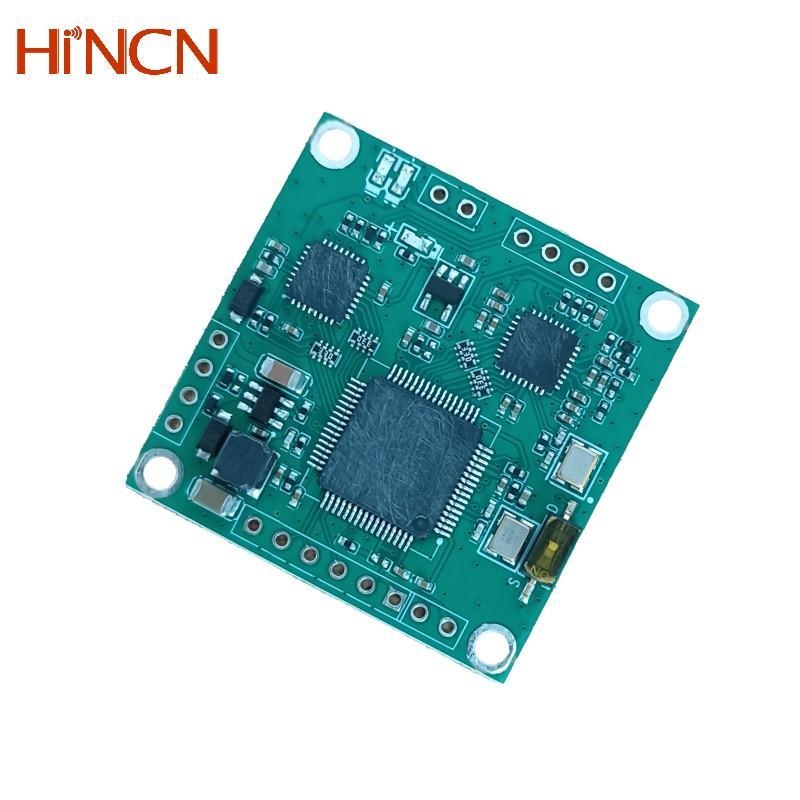

Das SAC -Modul misst 34,5 × 34,5 mm mit einer oberen Höhe unter 3 mm und unter 1 mm. Die Boardendicke beträgt 1,2 mm mit vier Eckmontaglöchern (2,5 mm Durchmesser). Das Gesamtgewicht beträgt 4,3 Gramm.

Der Switch bestimmt die Modulfunktion: "On" -Position (links) für die Verschlüsselung, "I" -Position (rechts) für die Entschlüsselung.

Original CVBS Video

Verschlüsseltes Video

Video entschlüsselt
