FPV Analogsignal Video Descrambler Verschlüsselungsmodul Hardware 3.3V individuell

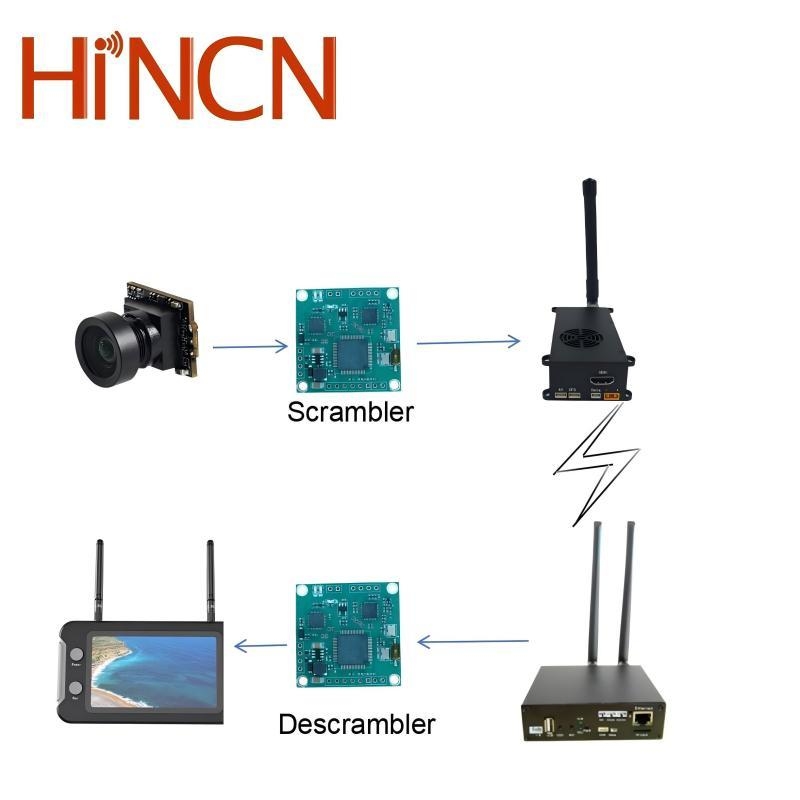

• CVBS Video Stream Scrambling und Decrambling -Modul, das paarweise verwendet werden (Sender und Empfänger)
• FPGA Digitale Verschlüsselung mit 32-Bit-Kennwort mit hoher Intensität (bis zu 2³² Kombinationen)
• Unterstützt PAL und NTSC Analog Video Stream Verschlüsselung/Entschlüsselung
• Dip -Switch konfigurierbar für das Krabbeln oder das Entschlüsselungsbetrieb
• Kennwortkonfiguration über serielle Portschnittstelle
• Kompatibel mit allen FPV -VTX -Systemen
• Verbessert die Sicherheit und Privatsphäre der FPV -Videos

Das Modul sammelt CVBS-Videos und führt eine analog-digitale Konvertierung durch. Das digitale Signal wird durch FPGA verschlüsselt, das Videobild neu verarbeitet und dann Digital-zu-Analog-Konvertierung zum Ausgang Standard-CVBS-Format an den Sender unterzogen.

Das empfangene CVBS-Videosignal unterliegt einer Analog-Digital-Umwandlung, wird durch FPGA entschlüsselt, das Videobild wieder aufgestellt und dann zum analogen Format für die Anzeige auf dem Bildschirm zurückgeführt.

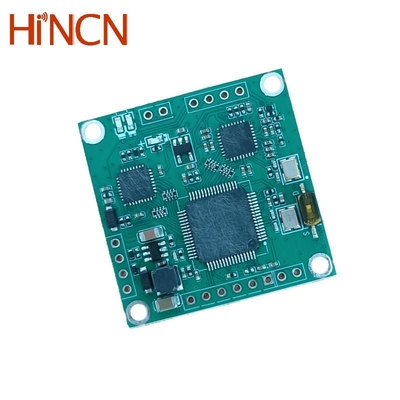

Modulabmessungen: 34,5*34,5 mm. Obere Höhe ≤ 3 mm, Bodenhöhe ≤ 1 mm, Boarddicke 1,2 mm. Vier Ecklöcher (2,5 mm Durchmesser). Gewicht: 4,3 Gramm.

Legt Modulbetriebsmodus fest: "auf" Position (links) für die Verschlüsselung, "I" -Position (rechts) für die Entschlüsselung.

TTL 3.3V -Schnittstelle zur Kennwortkonfiguration über AT -Befehle. Feste Baudrate: 115200, 8 Datenbits, 1 Stoppbit, keine Parität. Beinhaltet 3,3 V Power Pin (max. 500 mA).

VIDEO -Rahmenvergleich: Original CVBS Video | Verschlüsseltes Video | Video entschlüsselt
