Wireless IP Mesh Radio Netzwerk für 30 km Drohnen Sicherheit Mikrowellenkommunikation
Produktspezifikationen
| Eigenschaft |
Wert |
| Luft-Boden-Distanz LOS (Sichtlinie) |
≥ 30 km |
| HF-Leistung |
500 mW (27 dBm) |
| Anzahl der Knoten |
Maximal 1024 Knoten |
| Häufigkeit |
430 bis 940 MHz |
| Frequenzstabilität |
≤ 1 ppm |
| Größe |
50*50*17,3 mm |
Wesentliche Merkmale
- Unterstützt drahtlose Verbindungsraten von bis zu 735 kbps
- Unterstützt Point-to-Point, Point-to-Multipoint, Multipoint-to-Point und Mesh-Topologien
- Unterstützt Mesh-Netzwerk mit bis zu 1024 Knoten
- Hohe Empfindlichkeit: -114 dBm bei einer Datenrate von 125 kHz
- Funktion Frequenz-Hopping Spread Spectrum (FHSS)
- Luft-Boden-LOS-Übertragungsreichweite ≥ 30 km
Übersicht
Das selbstorganisierende IP Mesh-Funknetzwerk HNC1 ermöglicht eine dezentrale Kommunikation in großer Reichweite zwischen einer großen Anzahl von Knoten.
Das System unterstützt den Zugriff für dicht verteilte Knoten, wodurch drahtlose Übertragung, dynamische Vernetzung und flexible Umkonfiguration ermöglicht werden.Es verfügt über eine vollständige Multiplexkommunikation, bei der Knoten gleichzeitig Daten von allen anderen Knoten ohne Störungen senden und empfangen können.
Das IP-Mesh-Netzwerk HNC1 unterstützt großflächigen Knotenzugang, Multi-Hop-Selbstorganisierungsnetzwerke mit einer Übertragungsleistung von 500 mW, -114 dBm Empfindlichkeit, effektive Datenübertragungsraten von bis zu 735 kbps,und 2 ms ultra-niedrige Latenzzeit.
Zu den Anwendungen gehören Schwarm-Drohnen, das Internet der Dinge, Datenverbindungen, Fernbedienung, Datenerfassung, künstliche Intelligenz und militärische Ausrüstung.
HNC1 500 mW Modelle
| Modell |
HF-Leistung |
Netzwerkgröße |
Frequenzbänder |
| HNC1-H400-500 mW |
500 mW |
Max. 1024 Knoten, bis zu 16 Sprünge |
430 bis 450 MHz |
| HNC1-H800-500 mW |
820 ~ 854 MHz |
| HNC1-H900-500 mW |
900 bis 940 MHz |
| HNC1-F400-500 mW |
500 mW |
Max. 256 Knoten, bis zu 3 Sprünge |
430 bis 450 MHz |
| HNC1-F800-500 mW |
820 ~ 854 MHz |
| HNC1-F900-500 mW |
900 bis 940 MHz |
Technische Spezifikation
| Modellnummer |
HNC1 bis 500 mW |
| Häufigkeit |
Verschiedene Modelle unterstützen verschiedene Frequenzbänder (siehe Modelltabelle) |
| Bandbreiten |
1MHz/500kHz/250kHz/125kHz wählbar |
| Anzahl der Knoten und Hopps |
Maximal 1024 Knoten bis zu 16 Sprünge oder 256 Knoten bis zu 3 Sprünge |
| Frequenzsprunggeschwindigkeit |
1MHz: Mehr als 1800 Mal pro Sekunde
500 kHz: Mehr als 900 Mal pro Sekunde
250 kHz: Mehr als 450 Mal pro Sekunde
125 kHz: Mehr als 225 Mal pro Sekunde |
| Wirkliche Datenrate |
1MHz: bis zu 735kbps
500 kHz: bis zu 370 kbps
250 kHz: bis zu 185 kbps
125 kHz: bis zu 92 kbps |
| Vollmultiplex-Kommunikation |
Unterstützt |
| Luft-Boden-LOS-Distanz |
≥ 30 km |
| Zentrumloses selbstorganisiertes Netzwerk |
Unterstützt - Netzwerk bleibt funktionsfähig, wenn ein Knoten zerstört wird |
| Zeit für den Netzausbau |
Innerhalb einer Sekunde |
| Verzögerung der drahtlosen Übertragung |
Mindestens 2 ms |
| Dynamische Topologie |
Unterstützt die Verbindung von Knoten/Verlassen von Knoten und Änderungen der Topologie |
| HF-Leistung |
500 mW (27 dBm) |
| Empfindlichkeit |
125 kHz: -114 dBm
250 kHz: -111 dBm
500 kHz: -108 dBm
1MHz: -105 dBm |
| Frequenzstabilität |
≤ 1 ppm |
| Modulation |
QPSK-Modulation mit LDPC-Codierung |
| Verschlüsselung |
128-Bit-Verschlüsselung |
| Niedriger Stromverbrauch |
< 1W (Empfang), < 4W (Übertragung), durchschnittlich < 2,5W |
| Betriebsspannung |
Standardeinstellung 24V (7-36V Weitbereichseingang) |
| Betriebstemperatur |
-40 bis +85°C |
| Abmessungen |
50*50*17,3 mm |
| Gewicht |
56 g |

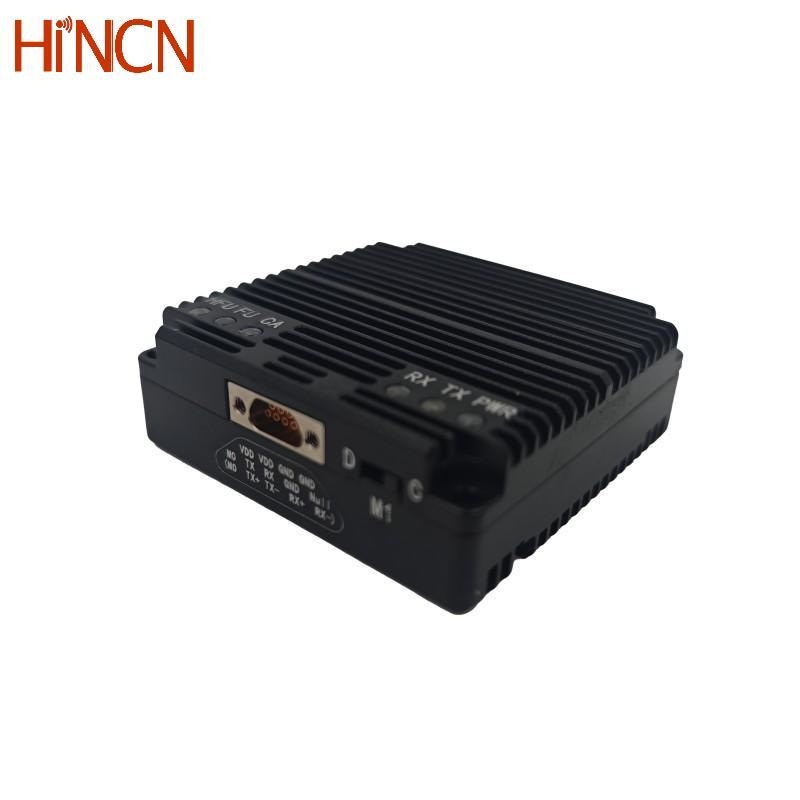

J30JZ-9PIN-Anschluss
Der J30JZ-9PIN-Anschluss kann als TTL3.3V- oder RS232-UART-Anschluss oder RS422-UART-Anschluss montiert werden.
M1-Dipschalter
M1- und M0-Signale (M0 PIN des J30JZ-9PIN-Steckverbinder) steuern den Funkbetriebsmodus.
Funktionsweisen
Das Funkgerät unterstützt zwei Modi:
- Konfigurationsmodus
- Datentransparenter Übertragungsstil
Die Auswahl des Modus wird durch die Spannungsstufen M0 und M1 bestimmt. Wenn sich die Spannungsstufen unterscheiden, tritt das System in den Konfigurationsmodus ein. Wenn die Spannungsstufen übereinstimmen, funktioniert es im transparenten Modus.Interne Aufzüge werden standardmäßig im transparenten Modus ausgeführt.
Der Konfigurationsmodus wird aktiviert, wenn M0 ausgesetzt ist und der M1-Dip-Schalter auf "C" gesetzt ist. Der transparente Modus wird aktiviert, wenn M1 auf "D" gesetzt ist. Der Moduswechsel erfolgt in Echtzeit ohne Systemneustart.
Details zum Konfigurationsmodus
Im Konfigurationsmodus reagiert das Funkgerät nur auf Konfigurationsbefehle und überträgt keine seriellen Daten.Nur lokale Konfigurationsparameter können geändert werden.
Angaben zum transparenten Übertragungsmodus
Im transparenten Modus lösen Konfigurationspakete Parameteraktualisierungen aus, während andere Daten drahtlos übertragen werden.
