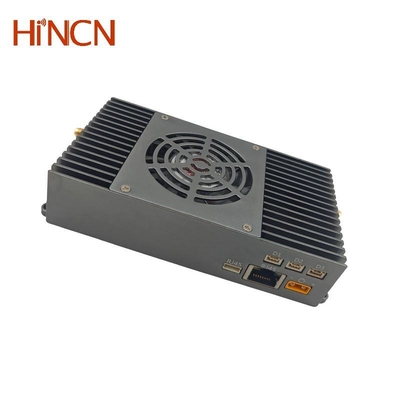

150 km COFDM -Radio -Link UAV -Video -Sender für Duplex -Videodatenübertragung
Schlüsselmerkmale
- TDD OFDM Full Duplex Wireless Transceiver für den UAV -Videodaten -Link
- Maximal 30 Mbit / s iPerf -Durchsatz bei 20 MHz Bandbreite
- Unterstützen Sie Punkt zu Punkt und zeigen Sie auf Multipoint -Netzwerke
- Steuerung durch Web UI oder serielle Steuerung UART
- 2 Ethernet- und 3 Kanal -UART -Datenverbindung
- Lange Übertragungsabstand von bis zu 150 km mit 10 W HF -Leistung
Überblick
Der HCL551 -UAV -Video -Sender wurde für die drahtlose Übertragung von Langstreckenvideos mit bidirektionalem drahtlosen Datenverbindungen entwickelt. Es arbeitet bei 800 MHz- oder 1,4 -GHz -Bändern, wobei die Frequenz -Spread -Spektrum -Technologie (FHSS) eine stabile Signalkommunikation gewährleistet.
Technische Spezifikationen
| Modellnummer |
HCL551 |
| Modulation |
TDD OFDM |
| Frequenz |
806 ~ 826MHz, 1428 ~ 1468MHz, 1420 ~ 1530 MHz |
| FHSS |
Unterstützung |
| Bandbreite |
1,4/3/5/10/20MHz |
| Durchsatz |
Maximal 30 Mbit / s bei 20 MHz |
| RF -Übertragungsleistung |
10 W (40 ~ 42 dBm) |
| Konstellation |
Qpsk, 16qam, 64qam Selbstanpassung |
| Empfindlichkeit |
-108dbm (1mbit / s) |
| Ethernet -Ports |
2 × Ethernet -Ports |
| Serielle Anschlüsse |
3 Kanäle, RS232/TTL/SBUS optional |
| Übertragungsbereich |
30 ~ 150 km (UAV zu Masse, optionale Entfernungsqualität) |
| Management |
Web -Benutzeroberfläche und Kontrolle UART |
| Verschlüsselung |
AES128 |
| Netzwerkmodus |
Punkt zu Punkt, Punkt auf Mehrpunkt, Relais, Netz |
| Bewegungsgeschwindigkeit |
Unterstützen Sie nicht weniger als 300 km/h |
| Leistungseingabe |
24 ~ 30 V, 28 V als Standard |
| Stromverbrauch |
<40W (RF Power 10W) |
| Abmessungen |
131,9 × 67,7 × 28 mm |
| Gewicht |
252g |
Eingangs- / Ausgangsports
| E/O |
Beschreibung |
| Ethernet 1 |
4Pin Zh1.5mm -Anschluss, mit Ethernet2 überbrückt |
| Ethernet 2 |
RJ45 -Stecker, mit Ethernet1 überbrückt |
| Uart*3 |
3Pin GH1.25mm lockbarer Stecker*3, 3 Kanal UART, RS232/TTL/SBUS Optional |
| Macht in |
XT30PW-M-Anschluss |

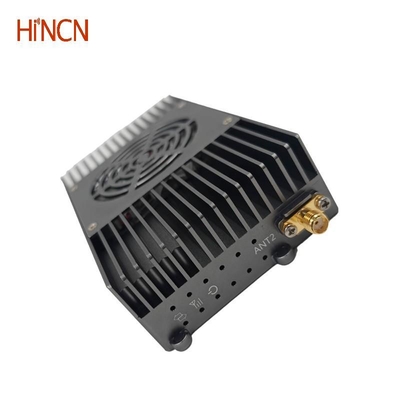

| Ant 1 |
TX/RX -Antennenanschluss, SMA weiblich |
| Ameise 2 |
RX -Antennenhafen, SMA weiblich |
Netzwerktypen
Punkt zum Punkt
Zeigen Sie auf Multipoint
Relais
Netz
Häufig gestellte Fragen
Q1. Es scheint die IP -Kamera zu unterstützen. Was ist, wenn ich eine Kamera mit HDMI- oder SDI -Videoausgabe verwenden möchte?
Ja, die Standard -Videoeingabe ist der IP RJ45 -Ethernet -Port. Wenn über Ihre Kamera nur HDMI, SDI, AHD oder AV -Ausgabe verfügt, müssen Sie unser Mini -Encoder -Gerät kaufen, um das Video- und Audio -Signal in digitale Daten für die Übertragung zu codieren. Am Empfängerende können Sie es direkt an Ihren Computer oder NVR anschließen. Wenn Sie an einem HDMI -Monitor ausgeben möchten, können Sie auch unser Decoder -Gerät kaufen, um die digitalen Daten wieder in HDMI -Video- und Audio -Signale umzuwandeln.
Q2. Sollte ich 800 MHz oder 1,4G -Band wählen? Welches ist besser?
Wenn über Ihr Gebiet ein DVB-T- oder DVB-T2-digitales Fernsehsignal verfügt, beträgt der TV-Frequenzbereich 170-860 MHz. Wählen Sie also 1,4 g besser. Darüber hinaus empfängt die GPS -Antenne das GPS -Signal und die GPS -Richtung auf der Drohne ist abgelaufen, und unsere Senderantenne zeigt nach unten, um das Signal an den Boden zu senden. Der 1,4 -g -Frequenzeffekt auf GPS ist also vernachlässigbar.
Q3. Unterstützt es die Verwendung mehrerer Kameras auf dem Sender an nur einen Empfänger? Verwenden Sie beispielsweise 3 IP -Kameras am Sender.
Ja, es unterstützt. Es gibt zwei Lösungen für die Mehrfachkameras des Senders an einen Empfänger:
- 4 IP -Kameras → NET -Hub → Sender ↔ Empfänger → Computerbildschirm
- 4 IP -Kameras → NVR HDMI -Ausgang → HDMI -Encoder -IP -Ausgang → Sender ↔ Empfänger → Computerbildschirm.
Q4. Wird der Flight Controller den Befehl fehlschlägen, wenn der Sender in der Luft gibt, wenn die Verbindung zwischen Luft und Masse verloren geht?
Der serielle Port unseres drahtlosen Videoübertragungsverbaus ist transparent, keine Daten werden aktiv an den Flugcontroller gesendet. Dies wird von der Bodenstation gesteuert. Der Befehl failsafe wird jedoch nicht gesendet, aber Sie können den Link -Arbeitsstatus -LED der Signalanzeige wie unten sehen:
| Link LED |
Status des drahtlosen Links |
| Kein Licht |
Dieser Knoten ist nicht mit dem drahtlosen Netzwerk verbunden |
| Rotlicht |
Das drahtlose Verbindungssignal ist schwach |
| Orangefarbenes Licht |
Das drahtlose Verbindungssignal befindet sich in der Mitte |
| Grünes Licht |
Das drahtlose Verbindungssignal ist stark |
Flugcontroller erhält die Informationen nicht, aber Sie können das LED -LED -Licht des Link -Status sehen. Wenn es orange oder rot ist, sollten Sie das UAV im Voraus steuern. Sie können auch die RSSI -Werte aus dem folgenden Fenster abrufen.
Q5. Kann die Lufteinheit und die Bodeneinheit für die Verwendung mit Änderung in der Einstellung austauschen?
Die Differenz zwischen der Lufteinheit (Sender) und der Bodeneinheit (Empfänger) beträgt:
- Gerätetyp: Lufteinheit (Sender) ist der Zugangsknoten und die Bodeneinheit (Empfänger) ist der zentrale Knoten.
- Ratenverhältnis des Downlink- und Up -Links. Über 30 km beträgt das beste Ratenverhältnis 4: 1 oder 3: 2.
Q6. Unterstützt es 4K -Video?
Ja, es unterstützt 4K -Video, aber der Übertragungsbereich wäre kürzer als der von 1080p.
Q7. Was ist der Unterschied zwischen Modell HCL536 und HCL551?
Der Hauptunterschied liegt in der Kraft. HCL551 unterstützt einen Übertragungsabstand von bis zu 150 Kilometern, während HCL536 nur einen Übertragungsabstand von bis zu 100 Kilometern unterstützt.
