20 km bis 150 km lange Videodatenverbindung für die drahtlose Duplex-Videodatenübertragung in der Luft
Produktattribute
| Attribut |
Wert |
| Modulation |
TDD OFDM |
| HF-Leistung |
10W |
| Frequenz |
806 ~ 826 MHz, 1428 ~ 1468 MHz, 1420 ~ 1530 MHz |
| Material |
Robustes Gehäuse aus Aluminiumlegierung |
| Farbe |
Schwarz/Silber |
| Durchsatz |
Maximal 30 Mbit/s bei 20 MHz |
Hauptmerkmale
- TDD OFDM-Vollduplex-Funktransceiver für luftgestützte Videodatenverbindung mit großer Reichweite
- Bis zu 30 Mbit/s Iperf-Durchsatz bei einer Kanalbandbreite von 20 MHz
- Unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt-, Relay- und Mesh-Netzwerke
- Steuerung über Webbrowser oder Steuerungs-Uart
- 2-Ethernet- und 3-Kanal-UART-Datenverbindung
- Große Übertragungsreichweite mit 10 W HF-Leistung
Überblick

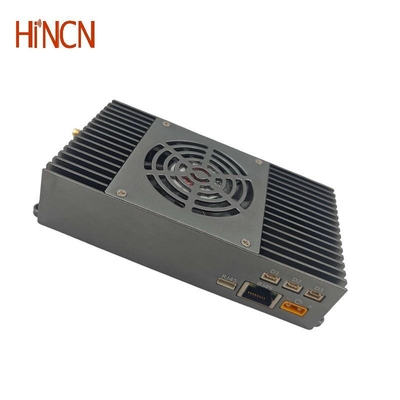

Die Videodatenverbindung HCL551 wurde für die drahtlose Übertragung von Videodaten mit bidirektionaler drahtloser Datenverbindung entwickelt. Dieses OFDM-Funkgerät arbeitet im 800-MHz- oder 1,4-GHz-Band mit Frequenzsprungtechnologie (FHSS), um eine stabile Signalkommunikation zu gewährleisten.
Technische Spezifikationen
| Spezifikation |
Detail |
| Modellnummer |
HCL551 |
| Modulation |
TDD OFDM |
| Frequenz |
806 ~ 826 MHz, 1428 ~ 1468 MHz, 1420 ~ 1530 MHz |
| FHSS |
Unterstützung |
| Bandbreiten |
1,4/3/5/10/20 MHz |
| Durchsatz |
Maximal 30 Mbit/s bei 20 MHz |
| HF-Übertragungsleistung |
10 W (40 ~ 42 dBm) |
| Konstellation |
QPSK, 16QAM, 64QAM Selbstanpassung |
| Empfindlichkeit |
-108 dBm (1 Mbit/s) |
| Ethernet-Ports |
2 * Ethernet-Ports |
| Serielle Schnittstellen |
3 Kanäle, RS232/TTL/Sbus optional |
| Übertragungsreichweite |
30–150 km (UAV zum Boden, optionale Entfernungsstufe) |
| Management |
Web-Benutzeroberfläche und Steuerungs-Uart |
| Verschlüsselung |
AES128 |
| Netzwerkmodus |
Punkt-zu-Punkt, Punkt-zu-Mehrpunkt, Relais, Mesh |
| Bewegungsgeschwindigkeit |
Unterstützt mindestens 300 km/h |
| Leistungsaufnahme |
24~30V, 28V als Standard |
| Stromverbrauch |
<40 W (HF-Leistung 10 W) |
| Abmessungen |
131,9 * 67,7 * 28 mm |
| Gewicht |
252g |
Eingabe-/Ausgabeanschlüsse
| E/A |
Beschreibung |
| Ethernet 1 |
4-poliger ZH1,5-mm-Stecker, gebrückt mit Ethernet2 |
| Ethernet 2 |
RJ45-Stecker, gebrückt mit Ethernet1 |
| Uart*3 |
3-poliger GH1,25-mm-verriegelbarer Stecker*3, 3-Kanal-UART, RS232/TTL/Sbus optional |
| Strom rein |
XT30PW-M-Anschluss |
| ANT 1 |
Tx/Rx-Antennenanschluss, SMA-Buchse |
| ANT 2 |
Rx-Antennenanschluss, SMA-Buchse |
Netzwerktypen
Häufig gestellte Fragen
Q1. Diese Videodatenverbindung scheint eine IP-Kamera zu unterstützen. Was ist, wenn ich eine Kamera mit HDMI- oder SDI-Videoausgang verwenden möchte?
A: Der Standard-Videoeingang ist der IP-RJ45-Ethernet-Port. Für Kameras mit HDMI-, SDI-, AHD- oder AV-Ausgang benötigen Sie unser Mini-Encoder-Gerät, um das Video- und Audiosignal zur Übertragung in digitale Daten zu kodieren. Auf der Empfängerseite können Sie eine direkte Verbindung zu Ihrem Computer oder NVR herstellen. Für die HDMI-Monitorausgabe wandelt unser Decodergerät die digitalen Daten zurück in HDMI-Video- und Audiosignale.
Q2. Soll ich das 800-MHz- oder das 1,4-G-Band wählen? Welches ist besser?
A: Wenn Ihr Gebiet über ein digitales DVB-T- oder DVB-T2-Fernsehsignal (170–860 MHz) verfügt, wäre 1,4 G besser. Die 1,4G-Frequenz hat einen vernachlässigbaren Einfluss auf GPS, da die Senderantenne nach unten zeigt, während die GPS-Antenne das Signal nach oben empfängt.
Q3. Unterstützt es die Verwendung mehrerer Kameras am Sender für nur einen Empfänger?
A: Ja, es gibt zwei Lösungen für mehrere Kameras:
1. 4 IP-Kameras → Net Hub → Sender ↔ Empfänger → Computerbildschirm
2. 4 IP-Kameras → NVR HDMI-Ausgang → HDMI-Encoder IP-Ausgang → Sender ↔ Empfänger → Computerbildschirm.
Q4. Gibt der Sender in der Luft dem Flugcontroller einen ausfallsicheren Befehl, wenn die Verbindung unterbrochen wird?
A: Der serielle Port ist transparent und sendet keine Daten aktiv an den Flugcontroller. Sie können die Verbindungsstatus-LED überwachen:
- Kein Licht: Nicht verbunden
- Rotes Licht: Schwaches Signal
- Orangefarbenes Licht: Mittleres Signal
- Grünes Licht: Starkes Signal
Überwachen Sie die RSSI-Werte und steuern Sie das UAV zurück, wenn das Signal schwächer wird.
F5. Können Lufteinheit und Bodeneinheit ausgetauscht werden?
A: Die Lufteinheit (Sender) ist der Zugangsknoten, während die Bodeneinheit (Empfänger) der zentrale Knoten ist. Über 30 km beträgt das optimale Ratenverhältnis 4:1 oder 3:2 für Downlink/Uplink.
