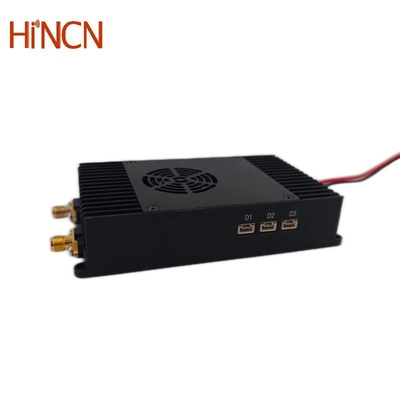

Videodaten -Link mit 22 km 55 km 80 km 100 km langer Übertragungsbereich für Drohnen -UAV
Schlüsselmerkmale
- TDD OFDM Full Duplex Wireless Transceiver für Video -Datenverbindungen
- Maximal 30 Mbit / s bei 20 MHz Bandbreite
- Kommunikationstyp-Netzwerkart: Punkt-zu-Punkt- und Punkt-zu-Multipoint-Netzwerke oder IP-Mesh-Netzwerke
- Web -UI oder Serien -UART für das Management
- 2 Ethernet- und 3 Kanal UART für den UAV -Datenverknüpfung
- 22 km ~ 100 km Langstreckenransceiver mit 2W oder 5W HF -Leistung
Produktbeschreibung
Der HCL536-Video-Datenlink wurde für die drahtlose Übertragung von Videodaten mit einem drahtlosen 3-Wege-Link entwickelt. Es arbeitet bei 800 MHz- oder 1,4 -GHz -Bändern, wobei die Automatische Technologie (Frequenz -Spread Spread Spectrum "(FHSS) zur Gewährleistung einer stabilen Signalkommunikation sichergestellt wird.
Technische Spezifikationen
| Attribut |
Wert |
| Modulation |
TDD OFDM |
| Frequenz |
806 ~ 826MHz, 1428 ~ 1468MHz, 1420 ~ 1530 MHz |
| FHSS |
Unterstützung |
| Bandbreite |
1,4/3/5/10/20MHz |
| Durchsatz |
Maximal 30 Mbit / s bei 20 MHz |
| RF -Übertragungsleistung |
2W oder 5W |
| Konstellation |
QPSK, 16QAM, 64QAM Self Adaption |
| Empfindlichkeit |
-108dbm (1mbit / s) |
| Ethernet -Ports |
2 * Ethernet -Ports |
| Serielle Anschlüsse |
3 Kanäle, 3*RS232, 3*TTL oder 2*RS232/TTL + 1*SBUS |
| Übertragungsbereich |
22 ~ 100 km (UAV zu Masse) |
| Management |
Web -Benutzeroberfläche und Kontrolle UART |
| Verschlüsselung |
AES128 |
| Netzwerkmodus |
Punkt zu Punkt, Punkt auf Mehrpunkt, Relais, Netz |
| Bewegungsgeschwindigkeit |
Unterstützen Sie nicht weniger als 300 km/h |
| Leistungseingabe |
12 ~ 18 V (2W), 24 ~ 28 V (5W) |
| Stromverbrauch |
<12 W (RF Power 2W), <22W (RF Power 5W) |
| Abmessungen |
103.4*61,4*22 mm |
| Gewicht |
142g |

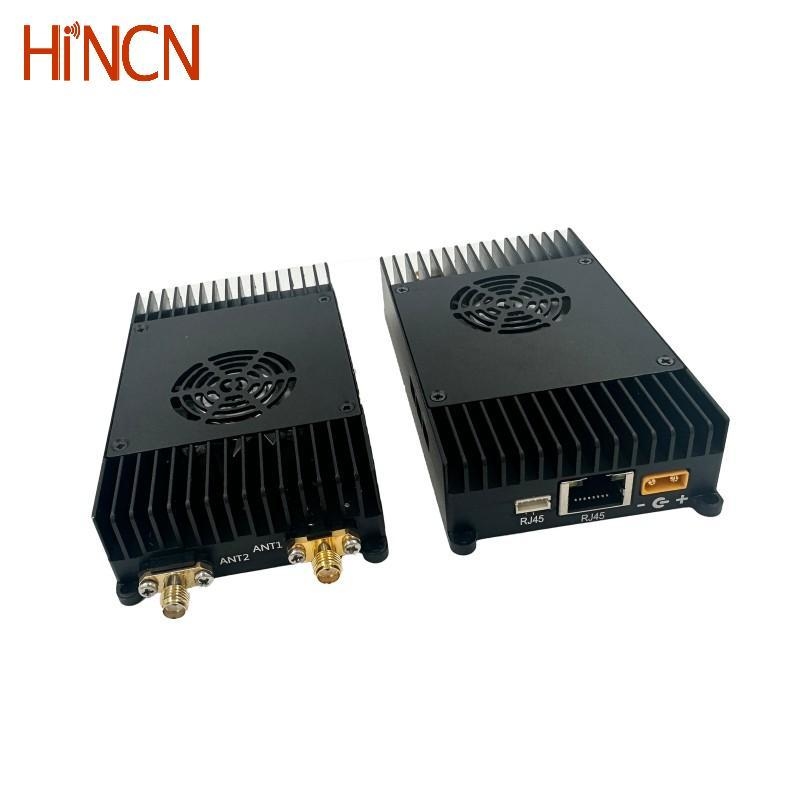

Eingangs-/Ausgangsverbindungen
| Hafen |
Beschreibung |
| Ethernet 1 |
4Pin Zh1.5mm -Anschluss, mit Ethernet2 überbrückt |
| Ethernet 2 |
RJ45 -Stecker, mit Ethernet1 überbrückt |
| Uart* 3 |
3Pin GH1.25mm lockbarer Stecker*3, 3 Kanal UART, RS232/TTL/SBUS Optional |
| Macht in |
XT30PW-M-Anschluss |
| Ant 1 |
TX/RX -Antennenanschluss, SMA weiblich |
| Ameise 2 |
RX -Antennenhafen, SMA weiblich |
Wireless Networking mit HCL536
HCL536 -Video -Daten -Link unterstützt 2 Betriebsmodi: Zugriff auf Knoten oder Zentralknoten. Es kann über die Web -Benutzeroberfläche verwaltet werden und unterstützt bis zu 16 Zugriffsknoten, die mit einem zentralen Knoten verbunden sind. Alle Knoten teilen die gesamte Getriebebandbreite (maximal 30 Mbit / s bei 20 MHz -Durchsatz).
Die Daten vom zentralen Knoten zum Zugriffsknoten werden als Downlink bezeichnet, während die Daten vom Zugriffsknoten zum zentralen Knoten Uplink genannt werden. Das Verhältnis von Uplink- und Downlink -Datenströmen kann über die Web -Benutzeroberfläche gesteuert werden.
Beispiele für Netzwerkkonfiguration
HCL536 unterstützt mehrere Netzwerkmodi:
Punkt-zu-Punkt-Netzwerk
Zeigen Sie auf Multipoint -Netzwerk
Relaisnetzwerk
Netznetzwerk
Häufig gestellte Fragen
Q1. Es scheint die IP -Kamera zu unterstützen, aber ich möchte HDMI- oder SDI -Videoeingabe?
A: Die Standard -Videoeingabe ist der IP RJ45 -Ethernet -Port. Für Kameras mit HDMI, SDI, AHD oder AV -Ausgang empfehlen wir, unser Mini -Encoder -Gerät zu verwenden, um das Video/Audio -Signal für die Übertragung in digitale Daten zu codieren. Am Empfängerende können Sie direkt an Ihren Computer oder NVR herstellen. Für die Ausgabe von HDMI Monitor kann unser Decoder -Gerät die digitalen Daten wieder in HDMI -Video- und Audiosignale umwandeln.
Q2. Für die 800 -MHz- und 1,4G -Bande? Welches wäre besser?
A: Wenn in Ihrer Region DVB-T- oder DVB-T2-digitales Fernsehsignal im 170-860 MHz-Bereich verfügt, wäre die 1,4-g-Band besser. Da die GPS -Antennen auf Drohnen nach oben zeigen und die Senderantennen nach unten Punkt nach unten Punkte aufweisen, hat die 1,4 -g -Frequenz einen vernachlässigbaren Einfluss auf GPS -Signale.
Q3. Unterstützt es die Verwendung mehrerer Kameras auf dem Sender an nur einen Empfänger?
A: Ja, es gibt zwei Lösungen für mehrere Kameras:
1. 4 IP -Kameras → NET -Hub → Sender ↔ Empfänger → Computerbildschirm
2. 4 IP -Kameras → NVR HDMI -Ausgang → HDMI -Encoder -IP -Ausgang → Sender ↔ Empfänger → Computerbildschirm.
Q4. Wird der Flight Controller den Befehl fehlschlägen, wenn der Sender in der Luft gibt, wenn die Verbindung zwischen Luft und Masse verloren geht?
A: Der serielle Port ist transparent und sendet keine Daten an den Flugcontroller. Dies wird von der Bodenstation gesteuert. Sie können den Verbindungsstatus über LED -Indikatoren überwachen:
| Link LED |
Status des drahtlosen Links |
| Kein Licht |
Dieser Knoten ist nicht mit dem drahtlosen Netzwerk verbunden |
| Rotlicht |
Das drahtlose Verbindungssignal ist schwach |
| Orangefarbenes Licht |
Das drahtlose Verbindungssignal befindet sich in der Mitte |
| Grünes Licht |
Das drahtlose Verbindungssignal ist stark |
Q5. Kann der Sender und der Empfänger für die Verwendung mit Änderung in der Einstellung austauschen?
A: Ja, der Unterschied zwischen Sender (auf Drohne) und Empfänger (vor dem Boden) beträgt:
1. Gerätetyp: Der Sender ist der Zugriffsknoten und der Empfänger ist der zentrale Knoten.
2. Ratenverhältnis von Downlink und Uplink. Über 30 km beträgt das beste Ratenverhältnis 4: 1 oder 3: 2.
