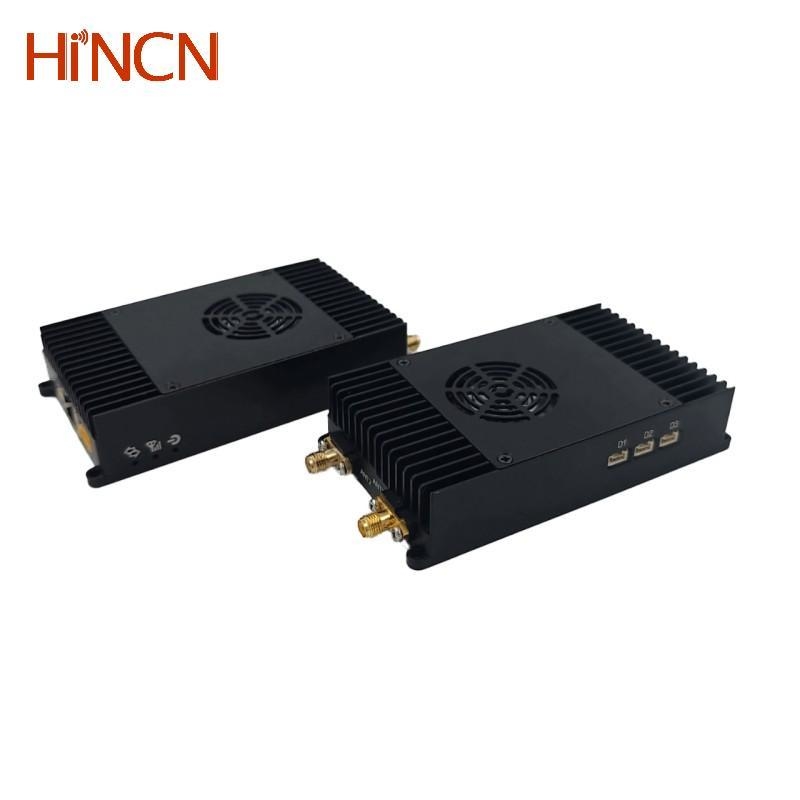

20 km-100 km Drohnen Video-Sender CoFDM Duplex IP-Video-Datentransceiver
Schlüsselmerkmale
- TDD OFDM Voll Duplexmodulation
- Bis zu 30 Mbit / s iPerf -Durchsatz bei 20 MHz Bandbreitenkanal
- Unterstützt Punkt zu Punkt und Punkt auf Multipoint -Netzwerke oder Netznetzwerke
- Steuerung durch Webbrowser oder Steuerung UART
- 2 Ethernet- und 3 Kanal UART für den UAV -Datenverknüpfung
- 22 km ~ 100 km Langstrecken -drahtlose Videodatenübertragung mit 2W oder 5W RF -Leistung
Produktübersicht
Der HCL536-DRONE-Video-Sender wurde für Video- und Daten-Wireless-Übertragung mit einem drahtlosen Datenverbindungsverbindungen entwickelt. Diese OFDM -Radioverbindung funktioniert bei 800 -MHz- oder 1,4 -GHz -Bändern mit Frequenzhocking -Technologie (FHSS), um eine stabile Signalkommunikation zu gewährleisten.
Spezifikationen
| Modulation |
TDD OFDM |
| Frequenz |
806 ~ 826MHz, 1428 ~ 1468MHz, 1420 ~ 1530 MHz |
| FHSS |
Unterstützung |
| Bandbreite |
1,4/3/5/10/20MHz |
| Durchsatz |
Maximal 30 Mbit / s bei 20 MHz |
| RF -Übertragungsleistung |
2W oder 5W |
| Konstellation |
QPSK, 16QAM, 64QAM Self Adaption |
| Empfindlichkeit |
-108dbm (1mbit / s) |
| Ethernet -Ports |
2 * Ethernet -Ports |
| Serielle Anschlüsse |
3 Kanäle, 3*RS232, 3*TTL oder 2*RS232/TTL + 1*SBUS |
| Übertragungsbereich |
22 ~ 100 km (UAV zu Masse) |
| Management |
Web -Benutzeroberfläche und Kontrolle UART |
| Verschlüsselung |
AES128 |
| Netzwerkmodus |
Punkt zu Punkt, Punkt auf Mehrpunkt, Relais, Netz |
| Bewegungsgeschwindigkeit |
Unterstützen Sie nicht weniger als 300 km/h |
| Leistungseingabe |
12 ~ 18 V (2W), 24 ~ 28 V (5W) |
| Stromverbrauch |
<12 W (RF Power 2W), <22W (RF Power 5W) |
| Abmessungen |
103.4*61,4*22 mm |
| Gewicht |
142g |

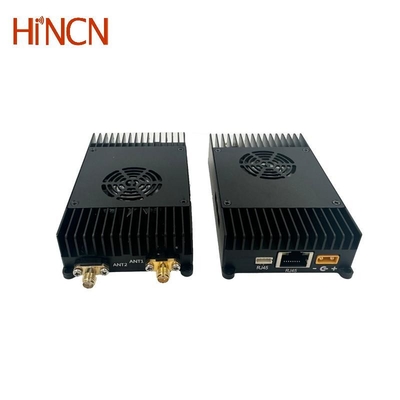

Eingabe/Ausgabe
| Ethernet 1 |
4Pin Zh1.5mm -Anschluss, mit Ethernet2 überbrückt |
| Ethernet 2 |
RJ45 -Stecker, mit Ethernet1 überbrückt |
| Uart *3 |
3Pin GH1.25mm lockbarer Stecker*3, 3 Kanal UART, RS232/TTL/SBUS Optional |
| Macht in |
XT30PW-M-Anschluss |
| Ant1 |
TX/RX -Antennenanschluss, SMA weiblich |
| Ant2 |
RX -Antennenhafen, SMA weiblich |
Wireless Networking mit HCL536
HCL536 DRONE VIDEO -Sender unterstützt zwei Betriebsmodi: Zugangsknoten oder Zentralknoten. Es kann über die Web -Benutzeroberfläche verwaltet werden. HCL536 unterstützt Merkmale von maximalen 16 zu einem zentralen Knoten verbundenen Zugangsknoten. Alle Knoten befinden sich in derselben drahtlosen LAN und teilen sich die gesamte Übertragungsbandbreite (maximal 30 Mbit / s@20 MHz -Durchsatz). Daten vom zentralen Knoten zum Zugriff auf Knoten, wir rufen Downlink und Daten von Access Node zum zentralen Knoten auf. Wir nennen Uplink. Das Uplink- und Downlink -Stream -Verhältnis kann über die Web -Benutzeroberfläche gesteuert werden.
Netzwerktypen
Häufig gestellte Fragen
Q1. Dieser Drohnen -Video -Sender scheint die IP -Kamera zu unterstützen. Was ist, wenn ich eine Kamera mit HDMI- oder SDI -Videoausgabe verwenden möchte?
A: Die Standard -Videoeingabe ist der IP RJ45 -Ethernet -Port. Wenn über Ihre Kamera nur HDMI, SDI, AHD oder AV -Ausgabe verfügt, müssen Sie unser Mini -Encoder -Gerät verwenden, um das Video- und Audio -Signal in digitale Daten für die Übertragung zu codieren. Am Empfängerende können Sie es direkt an Ihren Computer oder NVR anschließen. Wenn Sie an einem HDMI -Monitor ausgeben möchten, können Sie auch unser Decoder -Gerät verwenden, um die digitalen Daten wieder in HDMI -Video- und Audio -Signale umzuwandeln.
Q2. Sollte ich 800 MHz oder 1,4G -Band wählen? Welches ist besser?
A: Wenn über Ihr Gebiet ein DVB-T- oder DVB-T2-digitales Fernsehsignal (170-860 MHz) hat, wählen Sie 1,4 g besser. Der 1,4 -g -Frequenzeffekt auf GPS ist vernachlässigbar, da die GPS -Antenne Signal nach oben empfängt, während unsere Senderantennen nach unten zeigt.
Q3. Unterstützt es die Verwendung mehrerer Kameras auf dem Sender an nur einen Empfänger?
A: Ja, es unterstützt mehrere Kameras. Es gibt zwei Lösungen:
- 4 IP -Kameras → NET -Hub → Sender ↔ Empfänger → Computerbildschirm
- 4 IP -Kameras → NVR HDMI -Ausgang → HDMI -Encoder -IP -Ausgang → Sender ↔ Empfänger → Computerbildschirm
Q4. Wird der Flight Controller den Befehl fehlschlägen, wenn der Sender in der Luft gibt, wenn die Verbindung zwischen Luft und Masse verloren geht?
A: Der serielle Port ist transparent und sendet keine Daten an den Flugcontroller. Sie können den Verbindungsstatus über LED -Indikatoren überwachen:
- Kein Licht: Nicht verbunden
- Rotlicht: Schwaches Signal
- Orangefarbenes Licht: mittleres Signal
- Grünes Licht: starkes Signal
Wenn das Signal orange oder rot ist, sollten Sie das UAV im Voraus wieder steuern.
Q5. Kann die Lufteinheit und die Bodeneinheit für die Verwendung mit Änderung in der Einstellung austauschen?
A: Die Differenz zwischen Lufteinheit (Sender) und Bodeneinheit (Empfänger) beträgt:
- Gerätetyp: Lufteinheit ist der Zugangsknoten und die Bodeneinheit ist der zentrale Knoten
- Ratenverhältnis von Downlink und Uplink (über 30 km, das beste Verhältnis 4: 1 oder 3: 2)
