Módulo Amplificador de Potência RF Bidirecional TDD COFDM Com 2W 5W 10W Banda 1.4GHz 1.5GHz

TDD COFDM Bidirectional RF Power Amplifier Module With 2W 5W 10W 1.4GHz 1.5GHz Band

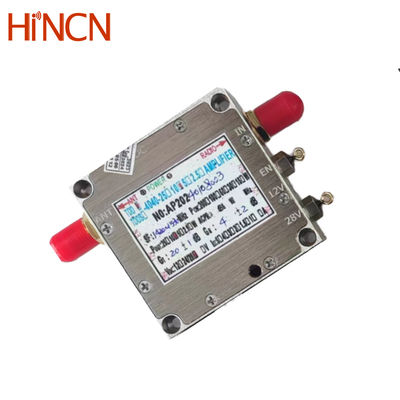

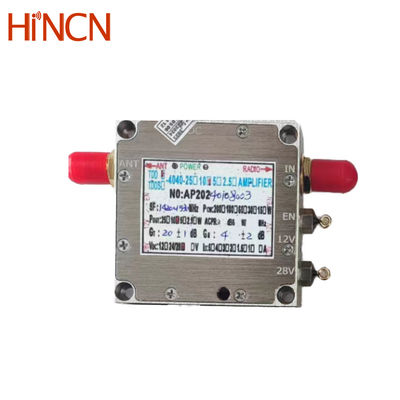

Imagem Grande : Módulo Amplificador de Potência RF Bidirecional TDD COFDM Com 2W 5W 10W Banda 1.4GHz 1.5GHz

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	Hincn
Número do modelo:	HCP2-4040

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 pc
Preço:	US$268.00~US$298.00
Detalhes da embalagem:	Pacote de caixa
Tempo de entrega:	7 ~ 14 dias úteis
Termos de pagamento:	, T/T, Western Union, MoneyGram, D/P, D/A, L/C.
Habilidade da fonte:	315pcs/mês

Contato Converse agora

Módulo Amplificador de Potência RF Bidirecional TDD COFDM Com 2W 5W 10W Banda 1.4GHz 1.5GHz

descrição

Potência de saída:	2W/ 5W/ 10W	Freqüência:	160 MHz ~ 2700 MHz
Tamanho:	404012mm	Tensão da fonte de alimentação:	12 ~ 28V
Material:	feito de alumínio puro	Conector de RF:	SMA ou MCX
Destacar:	Módulo amplificador de potência RF COFDM , Amplificador RF bidirecional 2W 10W , Amplificador de potência RF 1.4GHz com garantia

TDD COFDM Modulo de amplificador de potência RF bidirecional com banda de 2W 5W 10W 1.4GHz 1.5GHz

TDD COFDM 2W 5W 10W 1.4GHz 1.5GHz Banda Amplificador de Potência RF Bidireccional

Breve Introdução

Rede de partilha de frequência de divisão de tempo com amplificador de baixo ruído, módulos de amplificador de potência digital de 2W, 5W, 10W.adequado para ligação com o nosso transmissor de dados de vídeo sem fio TDD para aumentar a potência e alcançar a transmissão de longa distância.

Especificações

Número do modelo:HCP2-4040
Nome do produto:TDD COFDM Modulo de amplificador de potência RF bidirecional com banda de 2W 5W 10W 1.4GHz 1.5GHz
Alta linearidade
Faixa de frequência:1420-1530 MHz ou outras frequências
Ganho:≥ 17 dB±1 dB@28V ou 12 dB@12V
Proporção de ombro:≥40dB@2.0W@28V, ≥31dB@5W@28V, ≥20dB@10W@28V (sinal de modulação de modo DVB-T 2/8K, desvio da frequência central de 4,3 MHz)
Fluctuações na faixa:≤ ± 1 dB (valor típico ± 0,5 dB)
Interface de entrada/saída:SMA ou MCX, IPEX para placas nuas
Potência máxima de entrada:30 dBm
Intermodulação de terceira ordem:≤ 40dB@Pout=33dBm@28V ≤30dB@37dBm@28V
ACPR:≤40dB@Pout=33dBm@28V ≤30dB@37dBm@28V (Teste na faixa de frequências ±4,3 MHz fora da faixa de frequências)
Supressão harmónica:≥ 30 dBc@ Pout=33~40 dBm@28V
Input VSWR:≤ 2 (carga 50Ω) / relação de ondas de saída em pé: ≤ 1,5 (carga 50Ω)
Atraso relativo do grupo:≤ 20 ns
Tempo de comutação do interruptor de RF:tempo de ligação ≤1us / tempo de desligação ≤0,2us
Grau de isolamento de transmissão-recepção do amplificador de potência:≥ 40 dB
Ganho de recebimento:2~3dB (ou 10-13dB,com amplificador interno de baixo ruído), ou 10dB@10~50MHz largura de banda estreita com filtro de onda acústica incorporado
Nível de controlo:Nível de TTL, 1,8 V (alta capacidade ou versão personalizada: detecção automática de entrada de transmissão superior a 15 dBm permite modos automáticos de transmissão e recepção.O amplificador de potência está em modo de transmissão.EN 0: Estado de recepção, mas transmissão desligada (corrente estática do amplificador de potência inferior a 0,15A)
Temperatura de funcionamento:-25°C a +85°C
Tensão de alimentação:12 a 28 V
Corrente de funcionamento:28V/0.65A@2W, 28V/0.85A@5W, 28V/1.3A@10W
Volume:tamanho com caixa 40*40*12mm/ tamanho da placa nua: 32,6*32,6*5mm

Alta linearidade, fiabilidade extremamente elevada, sem danos ao amplificador de potência em caso de circuito aberto, curto-circuito ou autoexcitação do sistema.

Espectrograma de saída do amplificador de potência de 2 W

Diagrama de constelação de saída do amplificador de potência 2W e taxas de erro
