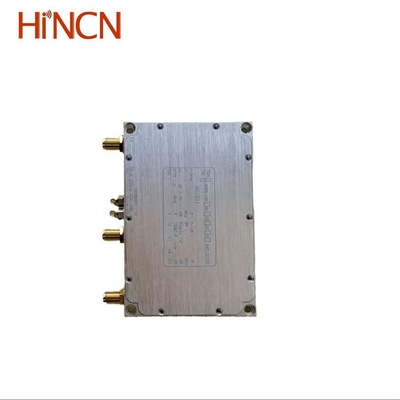

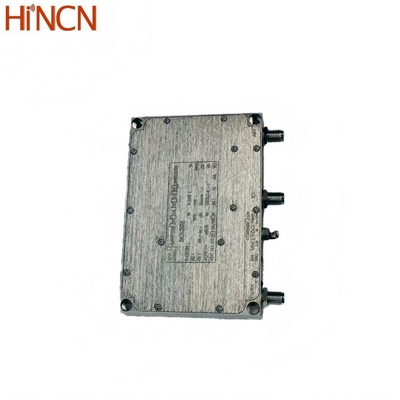

TDD TDM 100W Hochleistungs-HF-Mikrowellenverstärker für drahtlose Langstrecken-Datenübertragung

TDD TDM 100W High Power RF Microwave Amplifiers For Long Range Data Wireless Transmission
TDD TDM 100W High Power RF Microwave Amplifiers For Long Range Data Wireless Transmission TDD TDM 100W High Power RF Microwave Amplifiers For Long Range Data Wireless Transmission

Großes Bild :  TDD TDM 100W Hochleistungs-HF-Mikrowellenverstärker für drahtlose Langstrecken-Datenübertragung

Produktdetails:
Herkunftsort: CHINA
Markenname: Hincn
Modellnummer: HCTD6090-100
Zahlung und Versand AGB:
Min Bestellmenge: 1 PC
Preis: US$789.00~US$889.00
Verpackung Informationen: Kartonpaket
Lieferzeit: 7 ~ 14 Arbeitstage
Zahlungsbedingungen: , T/T, Western Union, Moneygram, d/p, d/a, l/c
Versorgungsmaterial-Fähigkeit: 299pcs/Monat
Kontakt Plaudern Sie Jetzt

TDD TDM 100W Hochleistungs-HF-Mikrowellenverstärker für drahtlose Langstrecken-Datenübertragung

Beschreibung
Ausgangsleistung: ≥ 100W Arbeitsspannung: 24 ~ 32V, 12 ~ 18 V
Verzögerung: Weniger als 20 USA Eingabe VSWR: ≤2 (Last 50 Ω)
Ertrag VSWR: ≤ 1,5 (Last 50 Ω) OEM & ODM: Unterstützung
Hervorheben:

100W Mikrowellenverstärker

,

TDM Mikrowellenverstärker

,

100W Hochleistungs-HF-Verstärker

TDD TDM 100W Hochleistungsverstärker für Langstrecken -Two -We -Daten Wireless -Übertragung
Produktspezifikationen
Attribut Wert
Ausgangsleistung ≥ 100W
Arbeitsspannung 24 ~ 32V, 12 ~ 18 V
Verzögerung Weniger als 20 USA
Eingabe vswr ≤2 (Last 50 Ω)
Ausgabe VSWR ≤ 1,5 (Last 50 Ω)
OEM & ODM Unterstützung
Technische Details
Modellnummer HCTD6090-100
Frequenzbereich 402 ~ 480 MHz, 908 ~ 928 MHz (Weitere Frequenzen verfügbar)
Strom arbeiten 0,8~1a@12.5~18v, 8.0~12a@24~32V
Übertragungsgewinn ≥ 25 ± 1 dB (10 ~ 50 dB kann angepasst werden)
Flachheit im Band ≤ ± 0,5 dB (typischer Wert ± 0,25 dB)
Gewinn erhalten ≤ 16 dB ± 2 dB
Maximale Eingangsleistung 31dbm
HF -Schalterschaltzeit Pünktlich ≤ 5Us / Off-Time ≤ 1US
Leistungsverstärker-Empfindungs-Isolation ≥ 45 dB (Typischer Wert: 48 - 58 dB)
HF -Anschluss SMA oder MCX
Arbeitstemperatur -25 ~+85 ℃
Größe 60*90*15 mm (ohne Kühler und Stecker)
Gewicht 140g
Steuerfunktionen
  • Der automatische Betrieb erfasst die Eingangsleistung für die Übertragung/Empfangsumschaltung
  • Die Übertragung beginnt, wenn Eingangsleistung 22 dBm erreicht
  • Schaltet zur Rezeption, wenn Strom unter 10 dBm fällt
  • Externe TTL -Steuerungsoption, die über ENILALE verfügbar ist
  • EN 1: Stromverstärkerübertragungszustand, Empfang aus
  • EN 0: Empfangszustand, Übertragung aus (statischer Strom <0,15a)
Moduldiagramm
TDD TDM 100W Hochleistungs-HF-Mikrowellenverstärker für drahtlose Langstrecken-Datenübertragung 0
Portkonfiguration
  • RX Port Unbenutzt (Shared Getriebe/Empfangshafen)
  • Der TX -Port stellt eine Verbindung zum HF -Port des Datenübertragungsfunks her
  • Ameisenanschluss eine Verbindung zu Filter und Antenne hergestellt
  • EN/EN-T-TR-Steuerelemente Enable-Modus (1,8 ~ 5 V TTL-Stufe)
  • +12 V/VDC Netzteil (12 ~ 18 V)
  • Vollblaue LED zeigt die volle Leistung an
  • TX Red LED zeigt den Übertragungszustand an
  • RX Green LED zeigt den Empfangszustand an
  • EN-PWR-Terminal variiert je nach Version (12 ~ 18 V oder 24 ~ 28 V)
  • FWD Backup Power Detection Terminal (typischerweise nicht genutzt)
Häufig gestellte Fragen
F: Wie lange dauert die Garantie?
A: 1 Jahr Garantie und lebenslange Wartung.
