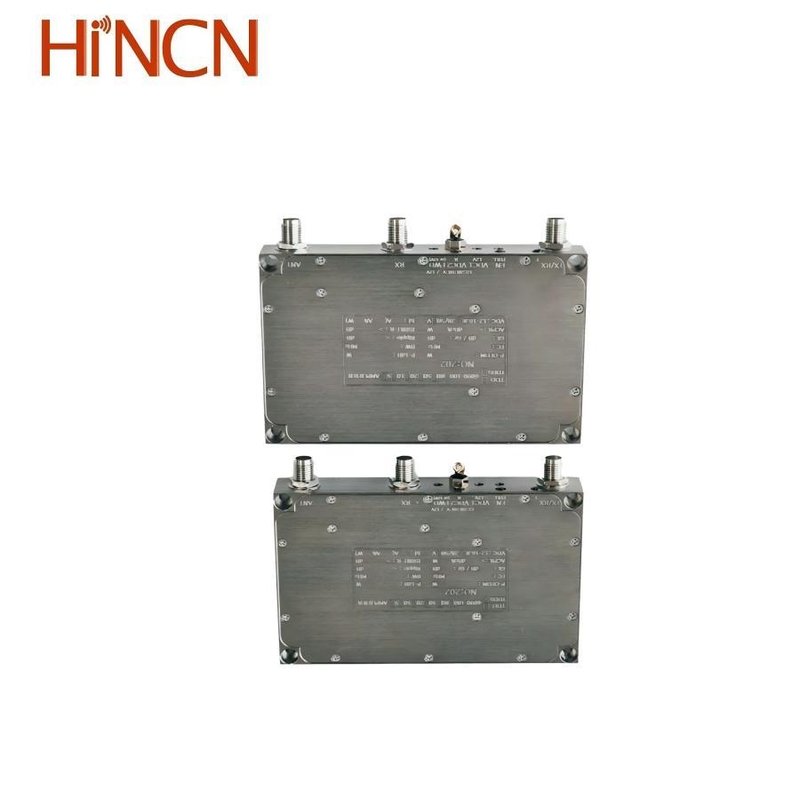

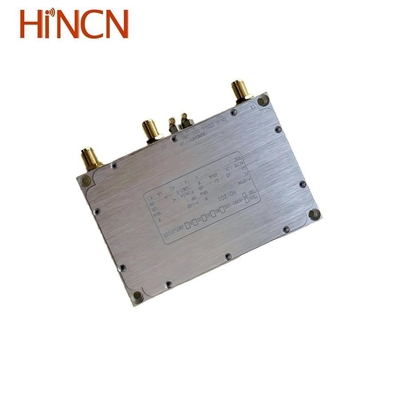

25W RF Power Amplifier Module For Time Division Synchronous Frequency Data Transmission

Automatisch, das automatisch den Eingangsleistungspegel erkennt, um das Automatikgetriebe und den Empfang zu erreichen. Das Getriebe beginnt, wenn die Eingangsleistung 22 dBm erreicht, und wechselt in die Rezeption, wenn sie unter 10 dBm fällt (oder das "EN" -Anminal kann extern angeschlossen werden, um die TTL-Getriebe und den Empfang mit niedriger Ebene zu erreichen).

• EN 1: Stromverstärkerübertragungszustand, Empfang aus
• EN 0: Empfangszustand, Übertragung aus (der statische Strom des Stromverstärkers beträgt weniger als 0,15a)

• Da das Datenübertragungsradio denselben Port für Getriebe und Empfang verwendet, bleibt der 'RX' -Port dieses TDD -Leistungsverstärkermoduls nicht verwendet. Der Port -Port ist der HF -Anschluss des Datenübertragungsrados, und der Anschluss "Ant" ist mit dem Filter an die Antenne verbunden.
• 'EN' oder 'EN-TR' ist der Modus zur Übertragungsaktivität des Datenübertragungsfunks im nicht automatischen Modus (im automatischen Modus und dem Enable-Modus muss es in Werksfaktor mit einer TTL-Ebene von 1,8 ~ 5 V eingestellt werden).
• ' +12V' oder 'VDC' beträgt +12 ~ 18 V Stromversorgung. Der von diesem induktiven Kondensator gedrückte Drahtstift ist der negative Pol.
• 'Full' Blue Indicator Light zeigt die vollständige Ausgangsanzeige an. Wenn die Ausgangsleistung den ALC -Auslöser erreicht und eine bestimmte Tiefe erreicht, leuchtet diese LED -Indikatorlicht an.
• 'TX' Red Indicator Light zeigt den Übertragungszustand an.
• 'Rx' grünes Indikatorlicht zeigt den Empfangszustand an.
• Das Terminal von 'eN-PWR' ist nur in der alten Version erhältlich. In der neuen Version ist es im Allgemeinen mit 12 bis 18 V verbunden, während '+12V' auf der Hochleistungs-80-W-Version basieren und mit 24 ~ 28 V verbunden sind.
• 'FWD' ist ein Ausgangsanschluss der Sicherungsleistung. Es wird normalerweise leer gelassen und kann nach Bedarf als 12 -V- oder 28 -V -Leistungseingang geändert werden.
