Langstrecken-OFDM-TDD-Funkmodul, Zwei-Wege-Kommunikation, 600 MHz, 433 MHz, 1,4 GHz

Long Range OFDM TDD Radio Module Two Way Communication 600MHz 433 Mhz 1.4G
Long Range OFDM TDD Radio Module Two Way Communication 600MHz 433 Mhz 1.4G Long Range OFDM TDD Radio Module Two Way Communication 600MHz 433 Mhz 1.4G

Großes Bild :  Langstrecken-OFDM-TDD-Funkmodul, Zwei-Wege-Kommunikation, 600 MHz, 433 MHz, 1,4 GHz

Produktdetails:
Herkunftsort: CHINA
Markenname: Hincn
Modellnummer: HCL6-M30
Zahlung und Versand AGB:
Min Bestellmenge: 1Set
Preis: US$1,899.00~US$2,199.00
Verpackung Informationen: Kartonpaket
Lieferzeit: 7 ~ 14 Arbeitstage
Zahlungsbedingungen: , T/T, Western Union, D/P, D/A, L/C, Moneygram
Versorgungsmaterial-Fähigkeit: 799 PCs/Monat
Kontakt Plaudern Sie Jetzt

Langstrecken-OFDM-TDD-Funkmodul, Zwei-Wege-Kommunikation, 600 MHz, 433 MHz, 1,4 GHz

Beschreibung
Modulation: TDD OFDM Frequenz: 566 ~ 678MHz, 1420 ~ 1530 MHz
HF -Kraft: 24 ± 1 dbm* 2 Kanäle+2W* 2 externer Leistungsverstärker Netzwerkmodus: Punkt zu Punkt, Punkt auf Mehrpunkt, Relais, Netz
Übertragungsbereich: 30 km ~ 55 km LOS (UAV zu Masse) OEM & ODM: Unterstützung
Hervorheben:

OFDM-TDD-Funk

,

600 MHz TDD-Funk

,

OFDM-433-MHz-Funkmodul

30 ~ 55 km Langstrecke TDD OFDM Zwei -Wege -Kommunikation 600 MHz 1,4 g Ethernet Wireless Radio
Das HCL6-M30-TDD-Radio ist für leistungsstarke drahtlose Video- und Datenübertragung mit einer Zwei-Wege-Kommunikation mit OFDM-Technologie bei 600 MHz- und 1,4-GHz-Bändern konzipiert.
Schlüsselmerkmale
  • TDD OFDM Full Duplex Radio für Audio/Video/Datenübertragung
  • HF -Leistung: 24 ± 1 dbm* 2 Kanäle + 2W* 2 externer Leistungsverstärker
  • Arbeitsfrequenz: 566MHz ~ 678MHz, 1420 MHz ~ 1530 MHz
  • 3 Ethernet -Ports für Audio/Videoübertragung + 1 RS232 UART/TTL für den Datenverbind
  • Langübertragungsbereich: 30 km ~ 55 km (UAV zu Masse)
  • Hohe Übertragungsrate für Uplink und Downlink
  • Unterstützt Point-to-Point-, Point-to-Multipoint-, Relay- und Mesh-Networking
  • 2T2R Dual Antennen externe Zwei-Wege



HCL6-M30 TDD-OFDM-Radioübersicht
  • Für Audio -Videoübertragung mit Two -We -Datenkommnikation
  • Mit Frequency Hopping Technology (FHSS), um eine stabile Signalübertragung zu gewährleisten
  • AES -Datenverschlüsselung für die Datensicherheit.

Anwendung:
Das TDD OFDM-Radio erzielt Live-Sendung, Anti-Multipatch, Hochgeschwindigkeitsdaten, Audio und Video Duplex-Übertragung. In UAV weit verbreitet, bidirektionales Netzwerk -Netzwerk und so weiter.

Spezifikationen
Name 30 ~ 55 km Langstrecke TDD OFDM Zwei -Wege -Kommunikation 600 MHz 1,4 g Ethernet Wireless Radio
Modulation TDD OFDM
Modellnummer HCL6-M30
Frequenz 566 ~ 678MHz, 1420 ~ 1530 MHz
FHSS Unterstützen Sie FHSS in jeder Band
Bandbreite 1,4/3/5/10/20MHz
Durchsatz Maximal 100 Mbit / s
RF -Übertragungsleistung 24 ± 1 dbm* 2 Kanäle+2W* 2 externer Leistungsverstärker
Konstellation Qpsk, 16qam, 64qam Selbstanpassung
Empfindlichkeit -95dbm (20 -MHz -Bandbreite)
Ethernet -Port 3 * Ethernet -Ports für die IP -Datenübertragung
Serienport 1 * RS232 für die serielle Datenübertragung
Übertragungsbereich 30 km ~ 55 km LOS (UAV bis Masse), 1 ~ 7 km nlos (gemahlen zu masse)
Management Web -Benutzeroberfläche und Kontrolle UART
Verschlüsselung AES128
Netzwerkmodus Punkt zu Punkt, Punkt auf Mehrpunkt, Relais, Netz
Stromverbrauch <2a@12v
Modemabmessungen 80*57*9,1 mm
Modemgewicht 41G
Arbeitstemperatur. -20 ℃ ~ +65 ℃
Speichertemperatur. -40 ℃ ~ +80 ℃
Eingangs-/Ausgangssignal
Macht in 2Pin Ph2,0mm -Stecker, DC in: 9 ~ 30 V
Ethernet 1 4Pin Ph1.25mm Stecker
Ethernet 2 4Pin Ph1.25mm Stecker
Ethernet 3 4Pin Ph1.25mm Stecker
Daten uart 3Pin Ph1.25mm Stecker, RS232 (oder TTL 3.3V)
Kontrolle UART 3Pin Ph1.25mm Stecker, TTL 3,3 V
Audioeingang und Ausgabe 4Pin Ph1.25mm Stecker
USB Micro USB Connector für Software -Upgrade
Schalten TX/RX -Steuersignal für externe Leistungsverstärker
Main-Antenna TX/RX -Antennenport, IPEX
Zweites-Antenna TX/RX -Antennenport, IPEX
12 V out An Bord 12V Out (<200 mA) für eine coole Lüfterstromversorgung
Langstrecken-OFDM-TDD-Funkmodul, Zwei-Wege-Kommunikation, 600 MHz, 433 MHz, 1,4 GHz 0

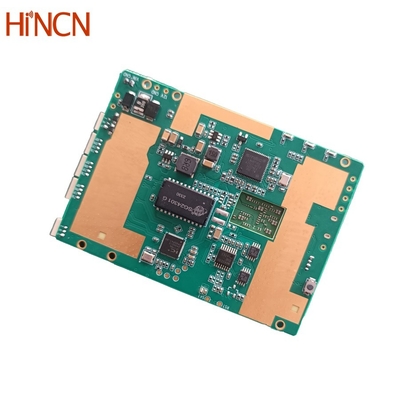

TDD OFDM Zwei -Wege -Radiomodem - Frontansicht
Langstrecken-OFDM-TDD-Funkmodul, Zwei-Wege-Kommunikation, 600 MHz, 433 MHz, 1,4 GHz 1

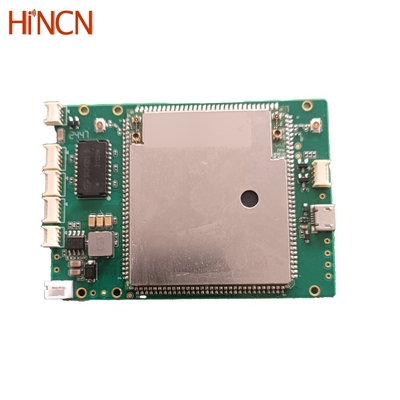

TDD OFDM Zwei -Wege -Radiomodem - Seitenansicht
Drahtloses Netzwerk mit HCL6-M30-Modul
Das HCL6-M30 TDD OFDM-Radiomodem unterstützt zwei Arbeitsmodi:
Zugriff auf den Knotenmodus und den zentralen Knotenmodus.
  1. Es kann über die Netzwerkbenutzeroberfläche oder durch Senden von Befehlen über die Steuer UART verwaltet werden.
  2. Bis zu 63 Zugriffsknoten können an 1 Zentralknoten angeschlossen werden.
  3. Alle Knoten arbeiten innerhalb desselben drahtlosen örtlichen Gebietsnetzes und teilen die gesamte Übertragungsbandbreite (bis zu 100 Mbit / s).
  4. Die Datenströme (vom zentralen Knoten zum Zugriffsknoten, den wir Downlink aufgerufen haben, und vom Zugriffsknoten zum zentralen Knoten, den wir Uplink genannt haben) können über die Netzwerkbenutzerschnittstelle oder die Befehle bewertet werden.
  5. Bei Punkt-zu-Punkt-Übertragung teilen die Datenströme von Uplink- und Downlink-Daten die gesamte Bandbreite.

Größe und Tag:

RF-Empfängermodul,

Empfängerbaustein,

Funkempfängermodul
