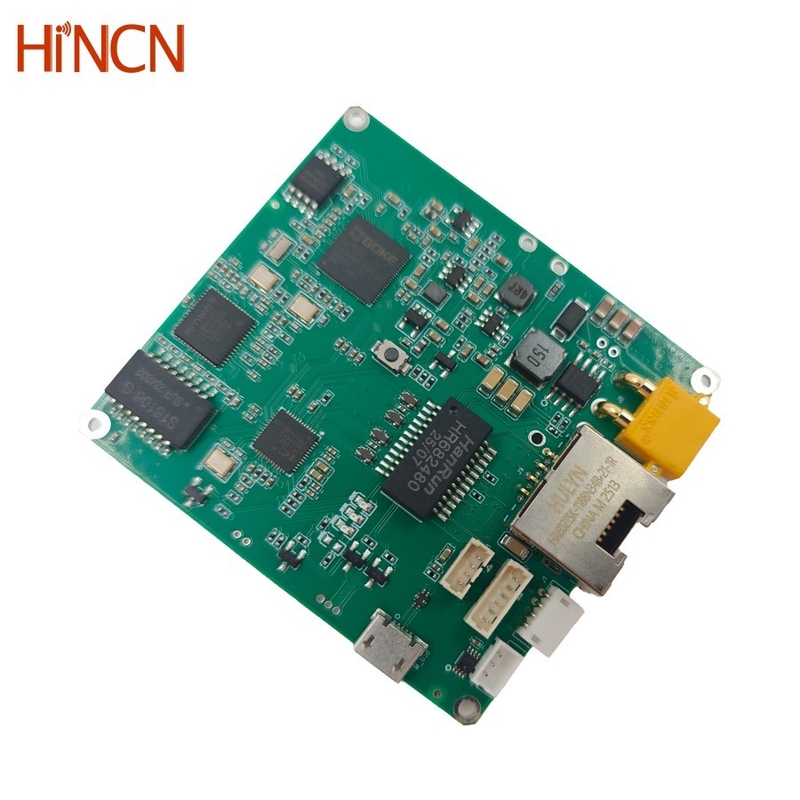

100km~150km 900 MHz TDD Radio Full Duplex Transceiver Modul UAV Videotransmitter

100km~150km 900 Mhz TDD Radio Full Duplex Transceiver Module UAV Video Transmitter
100km~150km 900 Mhz TDD Radio Full Duplex Transceiver Module UAV Video Transmitter 100km~150km 900 Mhz TDD Radio Full Duplex Transceiver Module UAV Video Transmitter

Großes Bild :  100km~150km 900 MHz TDD Radio Full Duplex Transceiver Modul UAV Videotransmitter

Produktdetails:
Herkunftsort: CHINA
Markenname: Hincn
Modellnummer: HCL5-M100
Zahlung und Versand AGB:
Min Bestellmenge: 1Set
Preis: US$2,899.00~US$3,299.00
Verpackung Informationen: Kartonpaket
Lieferzeit: 7 ~ 14 Arbeitstage
Zahlungsbedingungen: , T/T, Western Union, D/P, D/A, L/C, Moneygram
Versorgungsmaterial-Fähigkeit: 899 PCs/Monat
Kontakt Plaudern Sie Jetzt

100km~150km 900 MHz TDD Radio Full Duplex Transceiver Modul UAV Videotransmitter

Beschreibung
Modulation: TDD OFDM Frequenz: 806 ~ 826MHz, 1428 ~ 1468MHz, 1420 ~ 1530 MHz
Verschlüsselung: AES128 HF -Kraft: 25 ± 2 dBm+10W externer Leistungsverstärker
Netzwerkmodus: Punkt zu Punkt, Punkt auf Mehrpunkt, Relais, Netz Durchsatz: Maximal 30 Mbit / s bei 20 MHz
Hervorheben:

150 km TDD-Radio

,

TDD-Funksender

,

UAV 900 MHz-Empfängermodul

100 ~ 150 km TDD Full Duplex Transceiver Funkmodem Langstrecken-UAV-Videotransmitter
Wesentliche Merkmale
  • TDD OFDM Full-Duplex-Radio-Modem für Videodaten
  • HF-Leistung: 25±2 dBm+10W externer Leistungsverstärker
  • Arbeitsfrequenz: 806~826HMz, 1428~1468MHz, 2402~2482MHz
  • Transparente IP-Ethernet (2* Ethernet-Ports) und serielle Daten ((3* TTL/RS232 uart) Synchronisierung der Telekommunikation
  • Audio-Eingang und -Ausgang mit Codec
  • Übertragungsreichweite 100 km bis 150 km (UAV-Boden) ohne externen Leistungsverstärker
  • Große Übertragungsrate für Uplink und Downlink
Übersicht

Das HCL5-M TDD-Transceiver-Radiomodem wurde für die drahtlose Übertragung von Videodaten mit einer zweiseitigen drahtlosen Datenverbindung entwickelt.mit Frequenzsprungtechnologie (FHSS) zur Gewährleistung der Stabilität der Signalübertragung.

Spezifikationen
Name 100 ~ 150 km TDD Full Duplex Transceiver Funkmodem Langstrecken-UAV-Videotransmitter
Modulation TDD OFDM
Modellnummer HCL5-M100
Häufigkeit 806~826MHz, 1428~1468MHz, 2402~2482MHz
FHSS Unterstützung
Bandbreiten 1.4/3/5/10/20MHz
Durchsatz Höchst 30 Mbps @ 20 MHz
HF-Übertragungsleistung 25±2 dBm+10W externer Leistungsverstärker
Konstellation QPSK, 16QAM, 64QAM Selbstanpassung
Empfindlichkeit -106 dBm (2,4 GHz 1 Mbps), -108 dBm (1,4 GHz 1 Mbps), -108 dBm (800 MHz 1 Mbps)
Ethernet-Anschlüsse 2 * Ethernet-Ports für die IP-Datenübertragung
Serienanschlüsse 3 * RS232/3 * TTL für die serielle Datenübertragung
Übertragungsbereich Bis zu 150 km LOS (UAV-Boden)
Verwaltung Web-Benutzeroberfläche und Steuerung
Verschlüsselung AES128
Netzwerkmodus Punkt-zu-Punkt, Punkt-zu-Mehrpunkt, Relais, Mesh
Stromverbrauch < 40 W
Modemdimensionen 58*64*13 mm
Modemgewicht 32 g
Arbeitszeitnehmer. -20 °C ~ +65 °C
Speichertemperatur. -40 °C ~ +80 °C
Eingangs-/Ausgangssignal
Leistung Anschluss XT30PW-M, Gleichstrom: 7~30V
Ethernet 1 4Pin ZH1,5 mm Steckverbinder
Ethernet 2 RJ45-Anschluss
Daten 1 3PIN ZH1,5 mm Steckverbinder, TTL 3,3 V
Daten uart2 und uart3 6PIN PH1.25mm Steckverbinder, uart3 als Steuerung uart und Daten uart, TTL 3.3V
Audio-Eingang und -Ausgang 4PIN PH1,25 mm Steckverbinder
USB-Stick mit einer Breite von mehr als 10 mm
Wechseln TX/RX-Steuersignal für einen externen Leistungsverstärker
Hauptantenna TX/RX-Antennenanschluss, IPEX
Zweite Antenne RX-Antennenanschluss, IPEX
12V aus An Bord 12V aus (< 150mA) für die Kühlventilatorenversorgung
Stromversorgung Rot, leuchtet bei normaler Betätigung an
Knoten geleitet Blau, leuchtet an, wenn das Modul als zentraler Knotenpunkt arbeitet
Verknüpfung Licht ausgeschaltet - Knoten nicht verbunden; Rot - mit schwachem Signal verbunden; Orange - mit mittlerem Signal verbunden; Grün - mit starkem Signal verbunden

100km~150km 900 MHz TDD Radio Full Duplex Transceiver Modul UAV Videotransmitter 0

100km~150km 900 MHz TDD Radio Full Duplex Transceiver Modul UAV Videotransmitter 1





Drahtlose Vernetzung mit HCL5-M100-Modul

Das TDD-Transceiver-Radio-Modem unterstützt zwei Betriebsmodi: Access Node oder Central Node. Es kann über die Web-Benutzeroberfläche oder den AT-Befehl über uart3 verwaltet werden.Das Modul unterstützt bis zu 16 mit einem zentralen Knoten verbundene Zugangsknoten, die alle die maximale Bandbreite von 30 Mbps @ 20 MHz haben.

Häufig gestellte Fragen

- Was ist das?Dieses TDD-Transceiver-Radio-Modem scheint eine IP-Kamera zu unterstützen, was ist, wenn ich eine Kamera mit HDMI- oder SDI-Videoausgabe verwenden möchte?

A:Für Kameras mit HDMI, SDI, AHD oder AV-Ausgang benötigen Sie unser Mini-Encoder-Gerät, um das Signal für die Übertragung zu kodieren.für HDMI-Monitor-Ausgänge, unser Decoder-Gerät kann die digitalen Daten in HDMI-Video- und Audiosignale umwandeln.
