10W 20W COFDM HD -Sender für zwei Videos Eingabe -Langstreckenübertragung
Schlüsselmerkmale
- COFDM -Modulation und H.264/H.265 Videokomprimierung
- Full HD -Auflösung, 1080p/i @60fps
- Unterstützt zwei Kanalvideos Synchron (optional)
- Hohe Sicherheit mit AES256 -Verschlüsselung
- Modulares Design mit hoher Integrationsstufe
- Stabile Signalübertragung in NLOS und Hochgeschwindigkeitsbewegungen
- Einstellbare Arbeitsfrequenz, Bandbreite, Bitrate und Funkfrequenzleistung
Produktattribute
| Attribut |
Wert |
| Drahtlose Modulation |
Cofdm |
| Bandbreite |
1MHz ~ 8MHz |
| Übertragungskraft |
10W (40 dBm) oder 20W (43 DBM) |
| Verschlüsselung |
AES256 |
| Drahtloser Code -Stream |
0,5 Mbit / s bis 31,67 Mbit / s |
| Videoeingabe |
HDMI oder CVBS |
Überblick

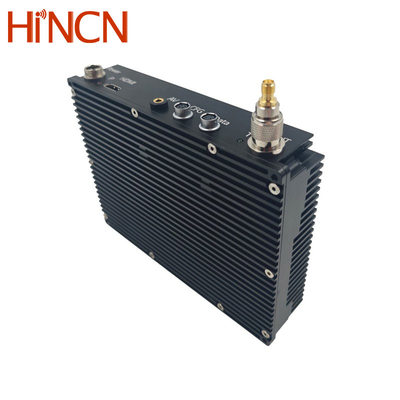

Der HCT531-COFDM-HD-Sender ist für die Verwendung mit HD- oder SD-Kameras ausgelegt und bietet eine überlegene miniature drahtlose Videoübertragung für Echtzeit, hochwertige Videoaufnahmen aus Sichtkameras, UAVs, UGV, Body Cams, Vergewaltigungen und Sportkameras.
Mit HDMI- oder AV-Eingängen verwendet dieser Sender die COFDM-Modulationstechnologie und H.264/H.265-Codierung, um Video- und Audio-Übertragung mit hoher Geschwindigkeit und NLOS-Bedingungen (Nicht-Line of Sight) zu erreichen. Mit einer Leistung von bis zu 10 W oder 20 W in einem kompakten Metallhülle mit einem Gewicht von weniger als 910 Gramm liefert es eine langfristige, zuverlässige HD-drahtlose Videoübertragung.
Technische Spezifikationen
Eingabe/Ausgangsschnittstelle
HD-Videoeingabe: HDMI Typ-A-Anschluss
Verbundvideoeingabe: 3,5 mm Kopfhöreranschluss
UART-Daten: YC8-3 Connector, TTL3.3V standardmäßig (optional RS232)
TTL UART-Steuerung: YC8-4-Anschluss, TTL 3.3V
Power in: GX12-2 Anschluss
RF -Ausgabe: TNC Female
COFDM -Übertragung für drahtlose Modulation
Drahtlose Modulation: COFDM (DVB-T)
IFFT -Modus: 2K
Drahtlose Bandbreite: 1MHz ~ 8MHz einstellbar, 1 kHz Schritt nach vorne
FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Wachintervall: 1/32, 1/16, 1/8, 1/4
Konstellation: QPSK, 16qam, 64qam
Drahtloser Code -Stream: 0,5 Mbit / s bis 31,67 Mbit / s (Bits pro Sekunde)
Rf
Frequenz: Geben Sie die zentrale Arbeitsfrequenz F0 mit einer Bandbreite von etwa F0 ± 15 MHz an, Bereiche ab 200 ~ 860 MHz erhältlich
Stimmschrittgröße: 1 kHz
Übertragungsleistung: 10 W (40 WM) oder 20W (43 DBM)
Audio- und Videoverarbeitung
Videoeingabe: HDMI oder CVBS, automatisch nach Systemstart (optional: zwei Kanal-Videoeingabe/Codierung/gleichzeitig übertragen)
Video formats: 1080@60P, 1080@50P, 1080@30P, 1080@25P, 1080@24P, 1080@60I, 1080@50I, 1080@30I, 720@60P, 720@50P, 720@30P, ... 720*480 60I(NTSC), 720*576 50I(PAL)
Videocodierung: H265/H264
Audioeingabe: HDMI eingebettete Audio oder analoge Audio
Audioformat: AAC, 16bit, Stereo, 32 kbit / s
Verschlüsselung: AES256
Überwachung und Kontrolle
Steuerung: umfassende Sender -Setup mit unserem Parameterkonfigurationsmodul oder PC oder einem anderen Gerät über die Steuerung UART
Temperaturbereich
Vollständige Spezifikation: 0 ° bis +55 ° C Umgebung
Speicherung: -40 ° bis +80 ° C
Physikalische Eigenschaften
Größe: 180*136*38 mm (schließt hervorstehende Steckverbinder)
Gewicht: 906G
Strombedarf
Eingabebereich: 24 ~ 30 VDC (28 V als Standard)
Stromverbrauch: <2.8a@24v (10W RF -Strom), <3.1a@24v (20W RF -Strom)
Latenz: H265: 200 ~ 300 ms; H264: 50 ~ 130 ms

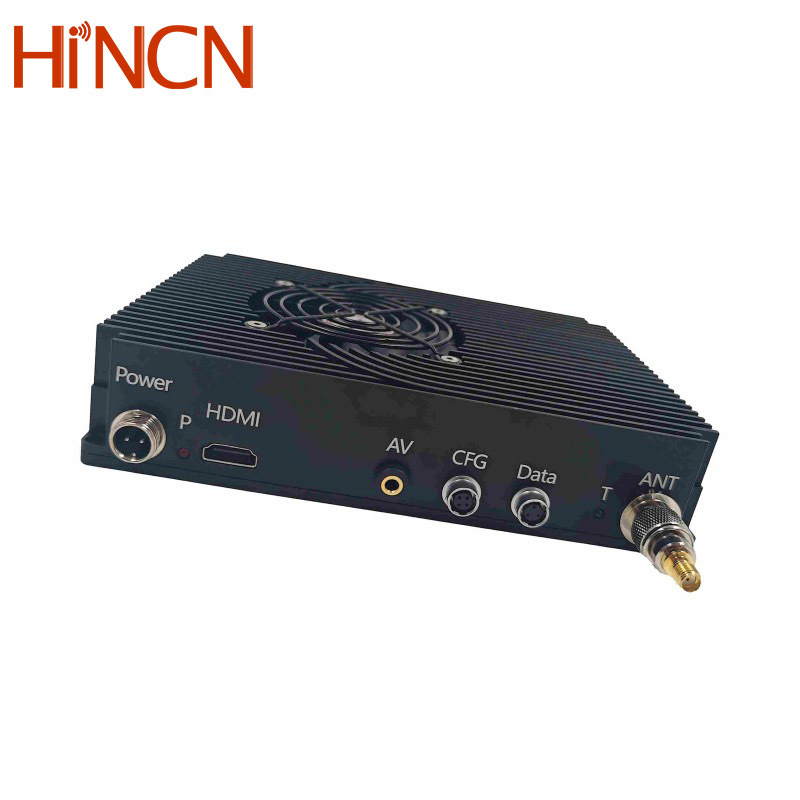

COFDM -Video -Sender -Schnittstelle
Häufig gestellte Fragen
Q1. Unterstützt Ihr 10 -Watt/20 -Watt -COFDM -WLAN -Video -Sender die Änderung der Frequenz auf 1,2 g/1,4 g?
Der Senderfrequenzbereich beträgt 160 MHz ~ 2700 MHz, aber unser COFDM -Wireless -Empfänger unterstützt nur 170 ~ 860 MHz. Für 1,2G- oder 1,4G -Anwendungen empfehlen wir, einen Frequenz -Down -Wandler am Empfängerende zu installieren.
Q2. Unterstützt der drahtlose Video -Sender die SDI -Videoeingabe?
Ja, wir bieten verschiedene drahtlose Video -Sender an, die HDMI-, SDI-, CVBS AV-, IP -Ethernet -RJ45- und AHD -Videoeingaben unterstützen. Bitte geben Sie Ihren bevorzugten Videotyp für entsprechende Empfehlungen an.
Q3. Was ist die maximale Entfernung für den 10 -W -PA -Sender?
Bei UAV -Anwendungen beträgt der Übertragungsbereich ungefähr 100 km, wenn die UAV -Drohne in einer Höhe von etwa 500 Metern fliegt und Empfängerantennen so hoch wie möglich positioniert ist.
Q4. Unterstützt Ihr Sender und Empfänger Standard-DVB-T-Protokoll?
Ja, es unterstützt drei Arbeitsmodi:
- Standard-DVB-T-Protokoll (kompatibel mit normalen DVB-T-Empfängern, keine Verschlüsselung)
- COFDM -Protokoll (unterstützt die TX -Verschlüsselung/RX -Entschlüsselung, H265/H264 -Codierung)
- COFDM -Protokoll mit niedrigem Latenz (H264 -Codierung mit niedriger Latenz, unterstützt die TX -Verschlüsselung/RX -Entschlüsselung)
Q5. Ich möchte, dass ein Satz drahtloser Video -Sender und -empfänger gleichzeitig zwei Kanäle übertragen, ein HDMI -Video und ein Audio.
Unsere COFDM -drahtlosen Sender unterstützen gleichzeitige HDMI- und Hilfs -CVBS -Audio-/Videoeingabe. Derzeit wird nur eine Tonquelle unterstützt, die über unsere Parameterkonfigurationsplatine ausgewählt werden kann (HDMI oder CVBS Sound).
