Maschen-Radio-Link-Wireless-Datensender für Drohnen-Fernkommunikation
Wesentliche Merkmale
- Wireless-Verbindungsrate bis zu 735 kbps
- Unterstützt Point-to-Point, Point-to-Multipoint, Multipoint-to-Point und Mesh Netzwerk-Topologien
- Mesh-Netzwerke mit bis zu 1024 Knoten
- Hohe Empfindlichkeit von -114 dBm bei 125 kHz
- Unterstützt Frequenzsprungspektrum (FHSS)
- Drohnen-Datenverbindung Luft-Boden-LOS-Reichweite mehr als 300 km
Übersicht
Der selbstorganisierende Netzfunk-Wireless-Datensender HNC1 ermöglicht eine zentrallose Langstrecken-Echtzeitkommunikation zwischen groß angelegten Knoten.Alle Knoten können unabhängig voneinander ohne Störungen kommunizieren, die den Zugang zu drahtloser Übertragung, dynamischer Vernetzung und flexibler Reorganisation von groß angelegten dichten Knoten unterstützt.
Funktionen der voll-multiplexing-Kommunikation, bei der Knoten gleichzeitig Daten ohne Störungen senden und empfangen können.Ermöglicht die Interoperabilität zwischen jedem Knoten und allen anderen Knoten im Netzwerk, ohne dass ein zentraler Knotenpunkt erforderlich ist.
Das HNC1-Datenverbindungs-Mesh-Funkgerät unterstützt einen groß angelegten Knotenzugang, ein Multi-Hop-Selbstorganisierungsnetzwerk, mit einer Sendeleistung von 20 W, -114 dBm Empfindlichkeit, maximale effektive Datenübertragungsrate von 735 kbps,und 2 ms ultra-niedrige LatenzzeitIdeal für drones, IoT, Datenketten, Fernbedienung, Datenerfassung, KI und militärische Anwendungen.
HNC1 20W Datenverbindungs-Radio-Mesh-Modelle
| Modell |
HF-Leistung |
Netzwerkgröße |
Frequenzbänder |
| HNC1-H800-20W |
20 W |
Max. 1024 Knoten, bis zu 16 Sprünge |
820 ~ 854 MHz |
| HNC1-H900-20W |
20 W |
Max. 1024 Knoten, bis zu 16 Sprünge |
900 bis 940 MHz |
| HNC1-F800-20W |
20 W |
Max. 256 Knoten, bis zu 3 Sprünge |
820 ~ 854 MHz |
| HNC1-F900-20W |
20 W |
Max. 256 Knoten, bis zu 3 Sprünge |
900 bis 940 MHz |
Technische Spezifikation
Häufigkeit:Verschiedene Modelle unterstützen verschiedene Frequenzbänder (siehe Modelltabelle)
Bandbreiten:1MHz/500kHz/250kHz/125kHz wählbar
Frequenzsprunggeschwindigkeit:
- 1MHz: Mehr als 1800 Mal pro Sekunde
- 500 kHz: Mehr als 900 Mal pro Sekunde
- 250 kHz: Mehr als 450 Mal pro Sekunde
- 125 kHz: Mehr als 225 Mal pro Sekunde
Wirkliche Datenrate:
- 1MHz: bis zu 735kbps
- 500 kHz: bis zu 370 kbps
- 250 kHz: bis zu 185 kbps
- 125 kHz: bis zu 92 kbps
Voll-Multiplex-Kommunikation:Unterstützt
Luft-Boden-LOS-Distanz:≥ 300 km
Zentrumloses selbstorganisiertes Netzwerk:Unterstützt
Zeit der Netzausführung:Innerhalb einer Sekunde
Wireless-Übertragungsverzögerung:Mindestens 2 ms
Dynamische Topologie:Unterstützt
HF-Leistung:20 W ((43 dBm)
Empfindlichkeit:
- 125 kHz: -114 dBm
- 250 kHz: -111 dBm
- 500 kHz: -108 dBm
- 1MHz: -105 dBm
Frequenzstabilität:≤ 1 ppm
Modulation:QPSK-Modulation LDPC-Codierung
Verschlüsselung:128-Bit-Verschlüsselung
Niedriger Stromverbrauch:(je nach Datenrate variiert)
- weniger als 1,5 W ((0,06 A/24 V) bei Empfang
- 1.2KB/s: 2,4 W ((0.1A@24V)
- 3.4KB/s: 3,9W(0,16A@24V)
- 6.4KB/s: 5,5 W ((0.23A@24V)
- 12KB/s: 9,6W(0,4A@24V)
- 26 KB/s: 19,2 W ((0,8A@24V)
- 37KB/s: 24W ((1A@24V)
- 48 KB/s: 32 W ((1.35A@24V)
Betriebsspannung:24V Standard, unterstützt 7-36V Breitspannungseingang
Betriebstemperatur:-40°C + 55°C
Abmessungen:82.5*52*16mm
Gewicht:90.7g
Eingang/Ausgang
| Schnittstelle |
Beschreibung |
| J30JZ-9PIN-Anschluss |
Leistungsaufnahme, Uart, M0-Steuersignale |
| M1-Dipschalter |
M1-Steuerungssignal |

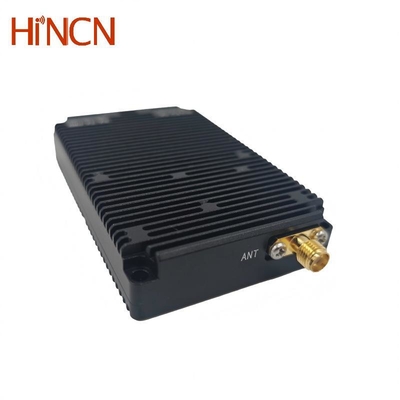

| SMA weiblich |
Antennenanschluss, erforderliche Impedanz von 50Ω |

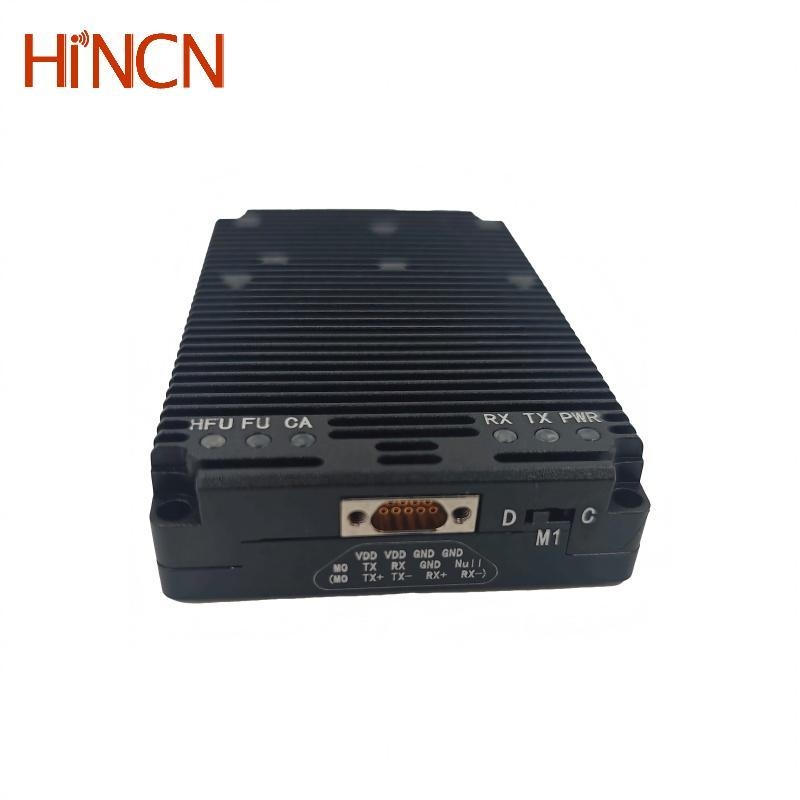

J30JZ-9PIN-Anschluss
J30JZ-9PIN-Konnektor PIN-Signal kann als TTL3.3V oder RS232 uart Port oder RS422 uart Port montiert werden.
