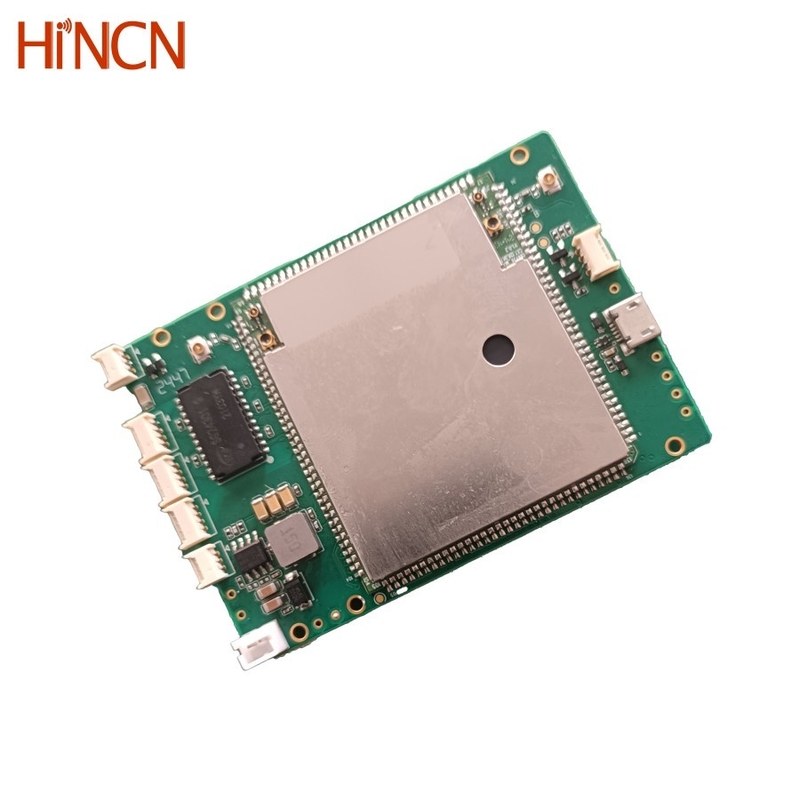

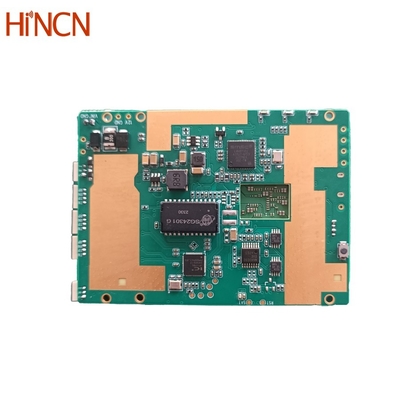

Draadloze TDD COFDM Video Radio Zender/Ontvanger Module voor Gegevensoverdracht

• TDD OFDM videozender-ontvangermodule voor videodata Link
• RF-vermogen: 24 ± 1 dBm* 2 kanalen
• Werkfrequentie: 566MHz ~ 678HMz, 1420MHz ~ 1530MHz
• Met 3 Ethernet en 1 RS232 uart draadloze datalink, TTL-besturing uart
• Zendbereik 500~2000m (grond-naar-grond), 5~22km (UAV naar grond)
• Geweldige overdrachtssnelheid voor uplink en downlink
• Ondersteuning Mesh-netwerk

HCL6-M videozender- en ontvangermodule is ontworpen voor draadloze transmissie van videogegevens met tweeweg draadloze datalink. Deze OFDM-radiomodule werkt op de 600 MHz- en 1,4 GHz-banden, met frequentie-hopping-technologie (FHSS) om de stabiliteit van de signaaloverdracht te garanderen.

De HCL6-M ethernet videozender- en ontvangermodule ondersteunt twee werkingsmodi: toegangsknooppuntmodus of centrale knooppuntmodus. Het kan worden beheerd via de netwerkgebruikersinterface of door AT-opdrachten te verzenden via de besturingseenheid Uart. Het ondersteunt de functie van maximaal 63 toegangsknooppunten die verbinding maken met één centraal knooppunt.

Alle knooppunten bevinden zich in hetzelfde draadloze lokale netwerk en delen de volledige transmissiebandbreedte (maximale transmissiesnelheid van 100 Mbps). De gegevens van het centrale knooppunt naar het toegangsknooppunt worden downlinkgegevens genoemd, en de gegevens van het toegangsknooppunt naar het centrale knooppunt worden uplinkgegevens genoemd. De verhouding tussen uplink- en downlink-datastromen kan worden geregeld via de netwerkgebruikersinterface of AT-opdrachten.

Bij gebruik voor point-to-point-transmissie delen de uplink- en downlink-datastromen ook de volledige transmissiebandbreedte (maximale transmissiesnelheid van 100 Mbps).
